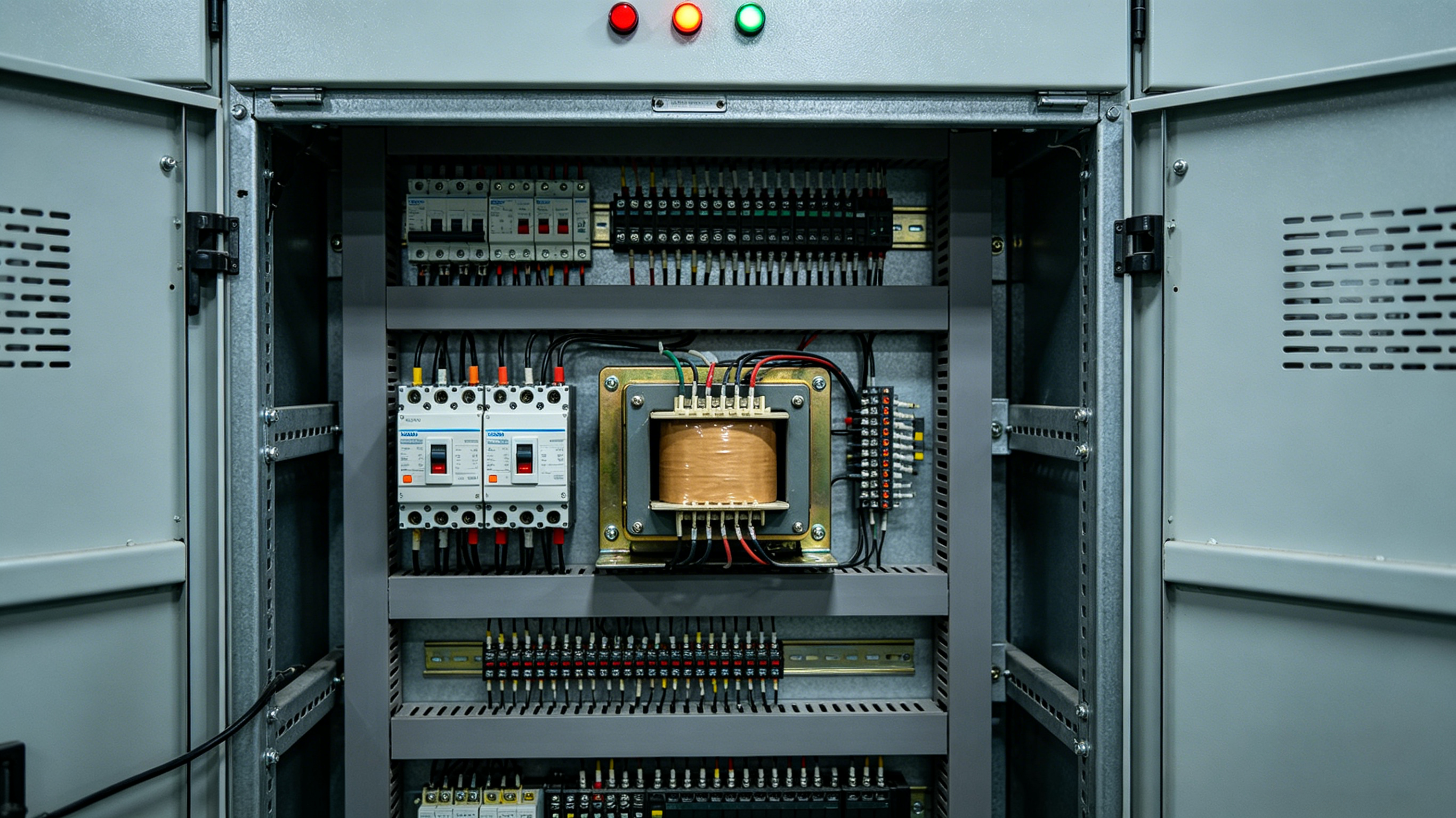

在工业自动化场景中，控制变压器是工业面板的“电力心脏”——它默默为PLC、继电器、指示灯等核心元件提供稳定、安全的低压供电，直接决定整个自动化系统的运行可靠性。相信很多工控人都有过这样的困扰：PLC突然无故重启、继电器频繁吸合失灵、指示灯莫名变暗，甚至设备直接损坏，排查许久才发现，根源竟是选择了不合适的控制变压器。
看似只是一个小小的电力部件，选不对却可能导致生产线停摆、维修成本飙升、合规风险增加。今天，我们就来全面拆解工业面板控制变压器的选型逻辑，避开常见误区，同时为你推荐更适配工业场景的可靠解决方案，让你的自动化系统稳定运行、少走弯路。
工业面板的控制电路，离不开稳定的低压供电，而控制变压器的核心作用，就是将工业电网的高压（如380V、220V）转换为控制电路所需的安全低压（如24V、12V），同时承担着三大关键使命，缺一不可：
电压调节：即便工业电网出现波动，也能稳定输出电压，避免电压不稳导致PLC、继电器等敏感设备故障，这也是解决“设备频繁重启”的核心关键。
噪声隔离：工业环境中存在大量电气干扰，控制变压器能有效屏蔽干扰信号，保护控制电路不受影响，尤其适合变频器、焊机等大功率设备共存的复杂场景。
系统防护：分离控制电路与电源电路，抵御电压浪涌、瞬时冲击，延长设备使用寿命，同时降低电气故障带来的安全风险。
简单来说，控制变压器选对了，自动化系统就能“稳如泰山”；选不对，就会成为生产线的“隐形隐患”。以下这些常见问题，几乎都与选型不当有关：
选型问题 | 直接后果 |
|---|---|
错误的功率等级 | 变压器过热、电压下降，触发设备保护机制 |
电压兼容性差 | 输出电压异常，导致设备损坏或无法正常运行 |
线路配置不良 | 变压器故障频发，缩短使用寿命 |
忽略环境温湿度 | 绝缘层老化、损坏，引发电气安全隐患 |
值得注意的是，选型的核心从来不是“电压比匹配”这么简单，而是要贴合你的工业面板实际负载、安装环境、合规要求，这也是很多人容易陷入的第一个误区。

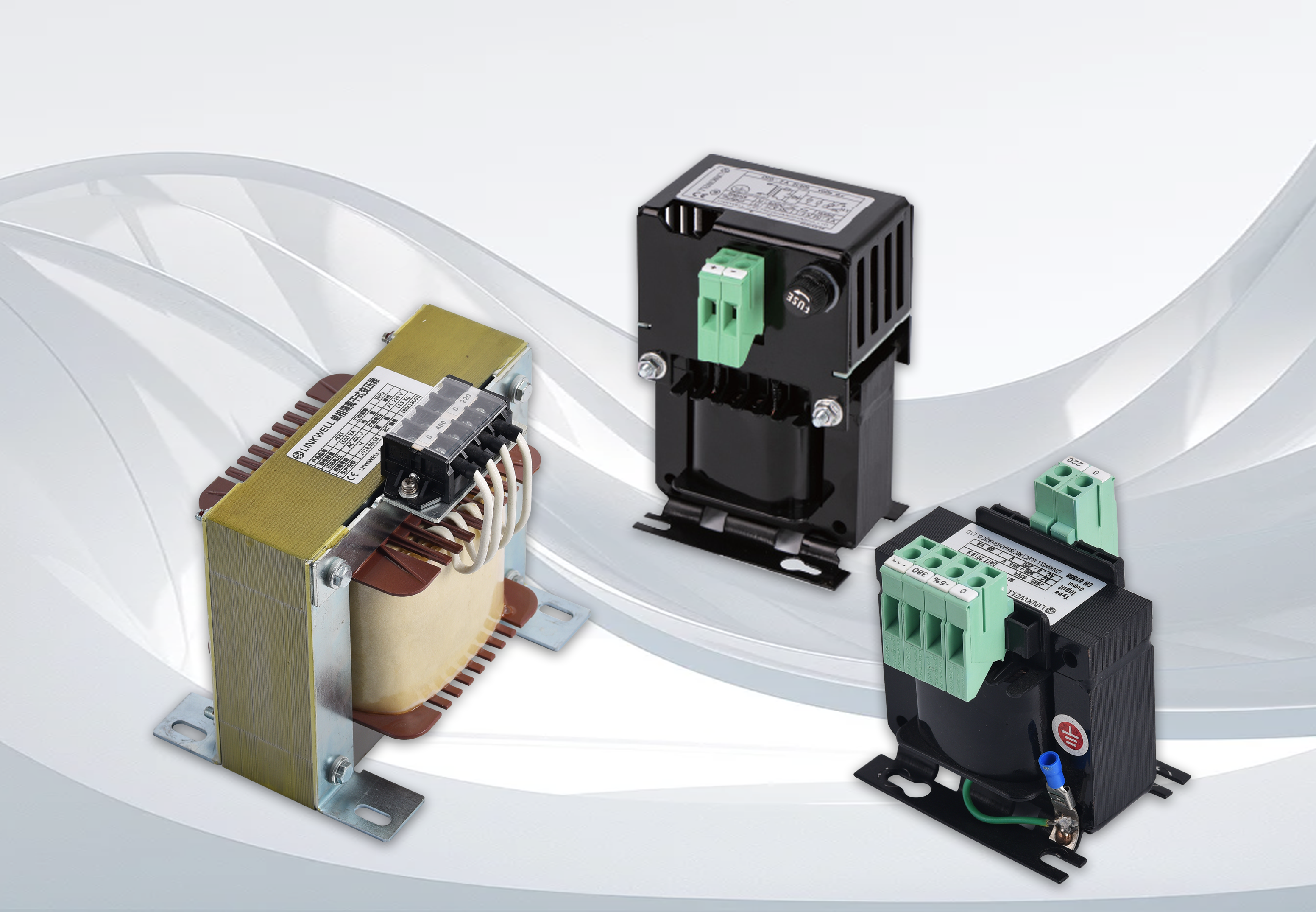

工业场景中，控制变压器的类型多样，不同类型适配不同的应用场景，盲目选择会导致性能浪费或无法满足需求。以下是最常见的6种类型，对照你的面板需求对号入座即可：
控制变压器类型 | 核心描述 | 典型应用场景 |
|---|---|---|
单相控制变压器 | 将单相电转换为较低安全电压，结构简洁、体积小巧 | 常规工业面板、小型自动化设备的控制电路 |
三相控制变压器 | 可处理更高功率，适配复杂供电系统 | 大规模工业生产线、大功率设备集群的控制电路 |
炉控制变压器 | 专门为加热系统降压，适配高温工作环境 | 燃气加热炉、电加热炉等加热设备的控制回路 |
隔离控制变压器 | 提供高效电气隔离，抗干扰能力强 | 敏感设备（如精密PLC）、易受干扰场景的控制电路 |
封闭控制变压器 | 全封闭设计，防尘、防潮、防油污 | 严酷工业环境（如车间、矿山、潮湿场所） |
控制电力变压器 | 输出电压稳定，适配长期连续运行 | 自动化设备、继电器、传感器的长期供电 |
Linkwell作为深耕工业电气领域的专业供应商，可提供全类型控制变压器，无论是标准型号还是定制需求，都能精准匹配你的面板场景，避免“大材小用”或“能力不足”的问题。
选型无需复杂计算，掌握以下4个核心步骤，就能快速选出适配的控制变压器，兼顾稳定性、安全性和经济性。
很多人选型时，只简单累加控制设备的额定VA值，却忽略了接触器、继电器等设备启动时的瞬时涌流——这也是导致变压器过热、跳闸的主要原因之一。正确的计算方法的是：
累加所有同时运行的控制设备VA值，得到稳态VA；
对于接触器、继电器等感应设备，将其VA值乘以涌流系数（未知系数时，按5x计算最安全），得到瞬态VA；
将最高瞬态VA与稳态VA相加，再增加20%-25%的安全余量——预留余量不仅能应对电压下降，还能适配未来面板的升级需求。
提示：宁选“略大”，不选“刚好”。一个稍微过大的变压器，远比在峰值负载下勉强工作的变压器更耐用、更安全，还能降低长期运维成本。就像机床生产线上，交流接触器的吸合功率可达保持功率的10倍，若不预留足够余量，极易出现频繁跳闸的问题。
电压匹配是选型的基础，一旦出错，直接导致设备烧毁或无法运行。需重点核对以下核心参数，确保与你的工业面板完全适配：
核心参数 | 核对重点 |
|---|---|
额定功率（kVA）和输出电压（V） | 需覆盖面板的峰值负载和平均负载，输出电压与控制设备额定电压一致 |
初级电压和频率 | 匹配工厂电网电压，频率通常为50Hz或60Hz |
调节与容忍度 | 确保负载变化时，输出电压依然稳定，避免波动 |
安装方式和IP防护等级 | 适配面板橱柜尺寸，防尘、防潮等级符合安装环境要求 |
工业环境的温湿度、粉尘、油污等，都会直接影响变压器的性能和寿命，尤其在高温、高湿、多粉尘的车间，选型时需重点关注：

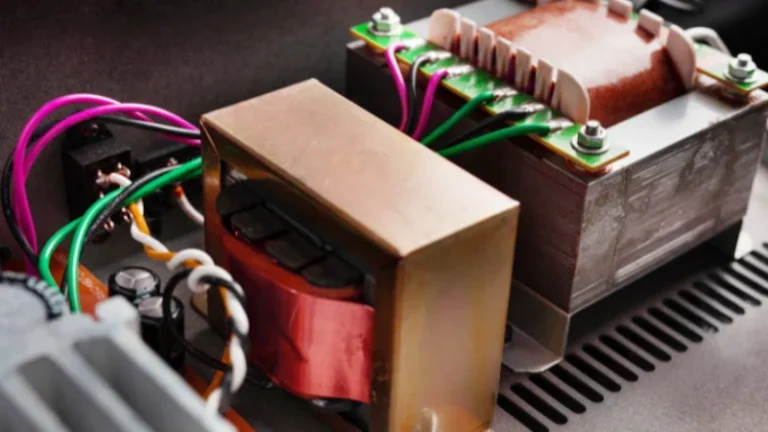

高温环境：选择耐温等级高的变压器，优先选用H级绝缘材料，耐温可达180℃，同时关注冷却方式，避免过热；
潮湿/多尘环境：选择封闭型、IP54及以上防护等级的变压器，防止绝缘受潮、粉尘堆积导致故障；
安装注意：确保安装位置通风良好，避免气流受阻；定期清洁、检查接线端子，防止松动氧化；正确接地，降低安全风险。
此外，可借助局部放电检测、热成像技术，提前发现过热、绝缘老化等问题，将故障扼杀在萌芽状态。
工业设备的合规性至关重要，控制变压器需符合对应行业标准和认证，否则可能面临合规风险，同时也无法保障设备安全。需重点检查以下认证：
国际认证：UL（美国安全标准）、CE（欧洲安全标准），确保产品符合国际安全规范；
国内认证：CCC、ROHS，适配国内工业场景的合规要求；
行业标准：符合IEEE C57.12.00（电力变压器测试标准）、DOE 2016标准（2500kVA及以下变压器能效要求）。
提示：不同地区、不同行业的合规要求不同，务必提前确认当地法规，选择符合标准的认证产品。
很多工控人在选型时，容易陷入以下3个误区，最终导致设备故障、成本浪费，快对照自查：
简单累加设备额定VA值，不考虑接触器、继电器的瞬时涌流，也不留安全余量，导致变压器长期超负荷工作——不仅会过热、效率降低，还会加速绝缘老化，缩短使用寿命，甚至引发系统故障。某设备厂曾因这个误区，导致变压器一开机就跳闸，月损失超5万元。
认为“只要参数匹配就可以”，忽略安装位置的通风、温湿度，或跳过预安装检查，导致变压器因散热不良、绝缘受潮而故障。比如潮湿车间的变压器，若未选择合适的防护等级，极易出现绝缘短路，导致生产线停摆。
为了节省成本，选择无隔离功能、无合规认证的变压器，不仅无法屏蔽电气干扰，还可能面临合规风险，甚至因绝缘不良引发安全事故。尤其在敏感设备场景，隔离功能能有效保护PLC等核心元件，避免干扰导致的故障。
选对控制变压器，不仅需要掌握正确的选型方法，更需要选择一个可靠的供应商——好的供应商，能为你提供认证产品、定制服务和专业支持，帮你避开所有选型陷阱，降低运维成本。
Linkwell作为专注工业电气领域的供应商，始终以“稳定、安全、定制化”为核心，为全球工业面板用户提供高品质控制变压器解决方案，核心优势一目了然：
所有控制变压器均通过UL、CE、CCC、ROHS等国际国内认证，缺陷率维持在万分之一，远低于国际标准的三千分之一，确保产品符合安全合规要求，长期稳定运行。
拒绝“一刀切”解决方案，可根据你的面板需求，定制特定电压、频率、容量、安装方式的变压器，支持多档初级/次级电压、集成保险丝块、定制端子布局等，完美适配你的面板布局，简化安装流程。
采用高品质绝缘材料和智能冷却设计，耐温、防尘、防潮性能优异，可应对高温、高湿、多粉尘等严酷工业环境，使用寿命可达10-15年，若正确安装和定期维护，可进一步延长使用寿命。
拥有专业的工程师团队，2小时内响应咨询，提供产品选型指导、OEM定制、质量检验、售后服务等全流程支持，同时提供快速送达服务，确保不耽误项目进度。
选择工业面板控制变压器，核心是“匹配需求、留足余量、符合合规、适配环境”，总结为5个关键步骤：
计算控制设备的稳态VA和涌流VA，增加20%-25%安全余量；
匹配输入/输出电压、频率等参数，确保与面板需求一致；
评估安装环境，选择适配防护等级和冷却方式的变压器；
确认产品符合UL、CE等合规认证，规避合规风险；
选择可靠供应商（如Linkwell），获得定制服务和专业支持。
最后，为你整理了一份快速检查清单，选型时对照自查，确保万无一失：
✅ 系统电压、功率需求已准确计算，留足安全余量；
✅ 输入/输出电压、频率与工厂电网、控制设备匹配；
✅ 防护等级、绝缘等级适配安装环境；
✅ 产品具备UL、CE等必要认证，符合行业标准；
✅ 预留未来面板升级的功率空间；
✅ 选择支持定制和专业售后的可靠供应商。
A：累加所有同时运行设备的VA值（稳态VA），加上接触器、继电器等设备的涌流VA（VA×涌流系数，默认5x），再增加20%-25%安全余量，即为合适的VA等级。
A：可以！Linkwell支持全场景定制，可根据你的面板需求，定制电压、功率、安装方式、外壳、端子布局等，确保精准适配，简化安装流程。
A：常规控制变压器使用寿命为10-15年，Linkwell产品因采用高品质材料和严格质量控制，使用寿命更久；若正确安装、定期维护，可进一步延长使用寿命，降低更换成本。
A：广泛应用于工业控制柜、自动化面板、电信系统、加热设备、精密仪器等场景，可适配各种严酷工业环境，提供稳定可靠的低压供电。
工业自动化的稳定运行，离不开每一个核心部件的精准选择。控制变压器虽小，却承载着整个面板的“电力安全”，选对产品，才能避免故障停机、降低运维成本，让你的自动化系统持续高效运行。
Linkwell，始终以专业、可靠的产品和服务，成为你工业面板的最佳合作伙伴。如果您有选型疑问、定制需求，欢迎随时联系我们，专业工程师2小时内为您提供解决方案，让您选型无忧、使用安心！
