我们每天都依靠各类工控设备稳定生产，但电气柜散热问题常常被忽略，直到故障发生才引起重视。柜内热量持续蓄积，会造成元器件提前老化、设备寿命衰减，严重时直接烧毁部件。良好的电气柜冷却方案，能够保护微处理器等精密电控单元，避免设备降频、参数漂移等异常；散热缺失，还会同步提升起火、凝露、金属腐蚀等安全风险。
做好电气外壳散热与温控管理，既能保障产线稳定运行，帮您规避高额停机损失。无论您需要简易散热方案，还是高性能闭环温控系统，合理的柜体冷却都是保护设备投资的关键手段。
科学散热，抑制过热，减少设备故障与高昂维修成本
根据柜体发热量、现场工况环境，合理选择被动散热或主动散热方案
定期维护保养（风扇、滤网清洁），是散热系统长效稳定运行的基础
同步监测柜内温湿度，防范凝露，保护精密电子器件
优化风扇布局、规划气流走向，消除柜内热点，大幅提升冷却效率
柜内积热往往是缓慢发生、不易察觉的，但带来的安全风险真实存在。过热会持续侵蚀电子元器件，诱发各类设备故障。下表为柜体过热故障诱因占比统计：
过热诱因 | 占比 |
|---|---|
接线松动 / 零部件接触不良 | 30.3% |
高湿环境 | 17.4% |
线路扰动（不含雷击） | 10.4% |
绝缘性能不足 | 9.9% |
雷击 | 8.1% |
异物侵入 / 短路 | 7.3% |
外力撞击 | 3.9% |
负载过载、容量不足 | 2.4% |
粉尘油污堆积 | 2.2% |
其他因素 | 8.1% |
接线虚接、潮湿是引发柜内过热故障的两大主要诱因。一旦忽视散热管控，极易造成非计划停机，产生不菲的维修与停产损失。
柜体热管理，不只是 “给设备降温”，更是保护元器件、守住现场电气安全。温控缺失带来的影响如下：
项目 | 说明 |
|---|---|
故障风险 | 过热、凝露叠加，极易引发元器件失效，抬高维护成本与安全隐患 |
投入对比 | 前期配置温控冷却系统，成本通常远低于更换高温损毁的整套元器件 |
元件寿命 | 柜内温度每超出额定上限 10℃，电气元器件使用寿命直接减半 |
规范散热管控落地后，可实现： ✅ 规避无预警停机，保障产线连续运转 ✅ 稳定设备性能，降低火灾、电气短路事故风险
柜内热量来源不只是外界高温，柜体内部绝大多数电气器件工作时本身就会持续发热：
变频器 VFD：约 3%~5% 额定功率会以热能形式耗散
电源、变压器：铁芯、铜损持续产热
PLC、CPU：芯片区域极易形成局部热点
继电器、接触器、接线端子：依靠接触电阻持续发热
同时外部环境热源同样会加剧柜内温升：
阳光直射，户外柜体被辐射加热
环境基础气温偏高
周边焊机、加热炉等设备的辐射热传入柜体
只有兼顾内外热源评估，才能设计出适配的散热方案。
散热效果不只取决于产热多少，以下条件会直接决定冷却效率：
热负荷核算：精准计算柜体总发热量，是方案选型前提
传热方式：传导、对流、辐射三种传热机制，决定热量迁移能力
柜体材质：铝、钢制金属外壳导热速度优于塑料壳体
环境条件：粉尘、湿度，都会干扰散热系统持续稳定工作
核心结论：元器件环境温度每升高 10℃，寿命减半，热管理直接关系设备长期运营成本。
电气柜散热方案分为两大类：被动散热、主动散热，二者适用场景、成本、维护要求差异明显，按需选择才能兼顾性价比与可靠性。
被动散热依靠冷热空气自然对流实现换热，无需供电、无运动部件，利用热空气上浮、冷空气下沉的原理带走热量。适合发热量小、环境温度明显低于柜内温度的柜体。
✅ 优势：零能耗、无噪音、几乎免维护，仅需预留通风百叶 / 通风口
❌ 局限：换热能力弱，仅适合低功耗柜体，高温环境下散热能力不足
自然对流与强制风冷简要对比：
冷却模式 | 温差要求 ΔT | 散热上限 | 初期投入 | 维护量 |
|---|---|---|---|---|
自然对流 | ΔT＞20℃ | 极低（＜200W） | 无 | 很低 |
强制送风风扇 | ΔT＞5℃ | 高（可达 2000W 以上） | 低 | 中等（定期清洗滤网） |
当自然对流无法满足散热需求时，就需要主动冷却方案，依靠动力部件强制换热，主流分为过滤风扇、机柜空调、热交换器三类：
过滤风扇系统 依靠风机形成强制气流，吸入经过滤的冷空气、排出热空气；适合环境空气洁净、室外气温低于柜内的场景。性价比高，散热能力强；需要供电，滤网要定期清理。
机柜空调 唯一可以将柜内温度控制到低于环境温度的方案，依靠压缩机 + 制冷剂制冷，制冷能力强。缺点是采购、耗电、维护成本偏高，结构更复杂。
热交换器 内外空气相互隔离，只传递热量、不交换空气；适合粉尘大、户外、腐蚀性工况。可以阻挡脏空气进入柜体，但换热需要足够温差，散热能力中等。
冷却方案 | 适用场景 | 优点 | 局限性 |
|---|---|---|---|
过滤风扇 | 温差 ΔT＞5℃、空气洁净车间 | 经济实惠，散热量大 | 需要供电，依赖洁净外界空气 |
机柜空调 | 柜温需要低于环境温度 | 制冷能力强，不受外界气温限制 | 成本高、维护复杂、能耗高 |
热交换器 | 户外、粉尘、污染工况 | 闭环隔离，污染物无法入柜 | 需要足够温差，散热能力一般 |
⚠️ 重要提醒：如果现场环境气温很高，单纯风扇只会不断吸入热风，无法降温，该场景优先选用闭环热交换器或者机柜空调。
被动散热：投入与运行成本最低，仅通风结构改造
过滤风扇：采购成本约为机柜空调的十分之一，性价比优选，定期维护滤网即可
机柜空调：投入、能耗、维保成本最高
热交换器：成本介于风扇与空调之间，能隔绝粉尘，减少元器件故障维修支出
柜体材质与结构设计和冷却方案同等重要：
铝合金柜体导热快，利于分散热量，抑制热点；钢板储热更强，对气流组织要求更高
柜壁厚度：厚壁利于热量分散，但导热速度变慢；薄壁响应更快，对风道布局要求严格
通风口位置是风道设计核心：通风口错位、气流短路会造成热空气滞留，散热大打折扣
合理选材 + 科学结构设计，能让冷却系统发挥最大效能，延长整套温控设备使用寿命。

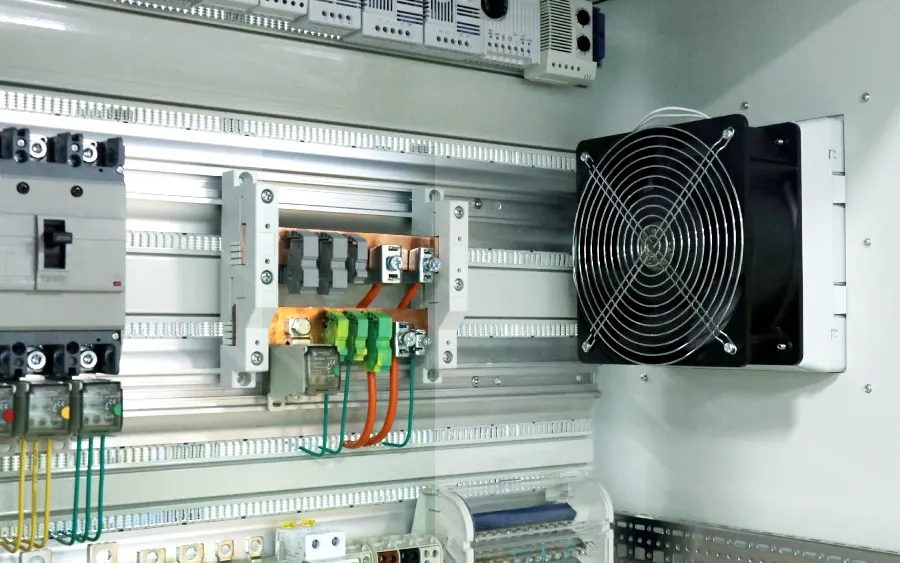

柜体散热风扇用于在封闭柜体内定向输送气流，带走元器件热量，防护等级适配工业工况，分为多种结构类型，各司其职：
风扇类型 | 特点 | 作用 |
|---|---|---|
管轴流风机 | 带文丘里结构桨叶风机 | 排出热点区域热空气 |
导流轴流风扇 | 搭配导流板，气流直向输送 | 提升气流输送效率 |
鼓风机 | 可建立较高风压 | 风道阻力大时向内推送冷空气 |
风扇托盘 | 集成多组小型轴流风机 | 元件密集、热点多的拥挤柜体 |
制冷空调单元 | 制冷剂换热 | 实现低于环境温度制冷，防凝露 |
布局技巧：进气口布置在低位，顶部布置排风风扇；元器件排布密集、热点多的柜体，优先选用风扇托盘。
选购工业柜风扇，三个核心指标决定适配性：
CFM：风量，代表风扇单位时间输送空气体积；CFM 越大，换气能力越强
RPM：转速，转速越高风量越大，但噪音同步上升
气流路径：空气在柜内流动的路线，是消除热点的关键
读懂参数，才能匹配热负荷，避免选型偏小造成散热不足。
带滤网的过滤风扇是车间控制柜最常用配置：滤网阻挡粉尘、碎屑进入柜体内部，保护 PCB 板、散热器不积灰。
密封柜体 + 风扇：强制排出滞留热空气，搅动内部气流
过滤组件：阻挡粉尘堆积在电子器件表面
正压系统：向内送入过滤后的洁净空气，柜内压力高于外部，粉尘不易从缝隙渗入
连续定向气流：从进气到排气形成顺畅通路，稳定带走热量
定向连续气流配合滤网，兼顾降温与防尘，大幅降低元器件积灰故障率。
风扇是强制风冷方案的核心部件，作用包括：
导入低温新风，主动排出柜内热空气
避免热量局部堆积，延长元器件寿命
保障设备在偏高环境温度下维持额定工况稳定运行
风扇不是万能，但在合适场景下是性价比最高的方案：适用于柜体发热量中等、外界空气干净、室外气温低于柜内温度的工况，广泛用于自动化产线、新能源柜、通信机柜、医疗电控设备。
✅ 选用风扇冷却的判断条件：
安装位置通风条件良好
希望控制热管理投入成本
内外存在稳定温差
风扇想要长期高效，必须做好位置规划、滤网定期清洁维护。
很多人误以为冷却只需要降温，完整的气候控制需要同时管控温度与湿度，凝露带来的腐蚀、短路风险，同样会损毁精密电子器件。
行业常规温控目标：35℃（95℉）
多数电气元件耐受上限 60℃，但变频器 VFD 等精密部件建议不超过 40℃（104℉）
控制湿度，是防范凝露、电路板腐蚀的关键
所有冷却设定，都需要对照柜内元器件铭牌参数，不能一概而论。
低温环境和高温一样会带来故障，低温、温差剧变极易催生凝露：
绝缘层受潮损坏、器件失效
存在电弧、起火隐患
设备低温启动困难
柜体加热器的作用：把柜内温度维持在露点温度以上，从根源阻止凝露形成，保障寒冷环境下设备可靠启动。
提示：气候控制 = 降温 + 防凝露加热，冷热双向管控，才是完整方案。

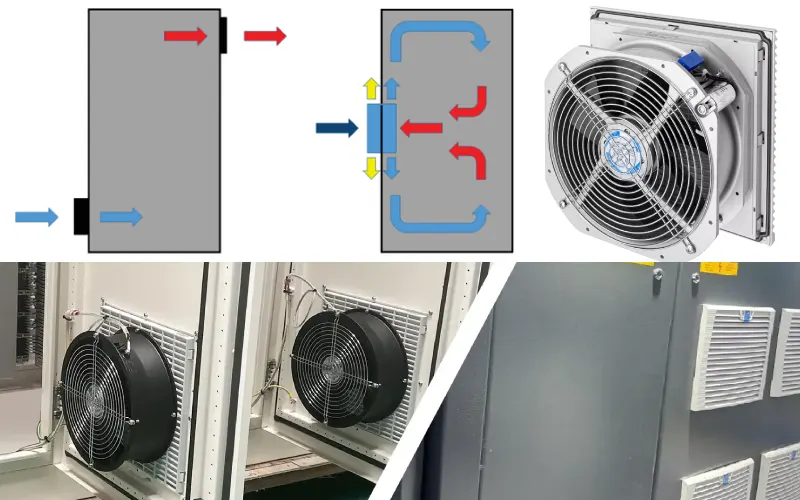

风扇性能再好，布局不合理也会出现气流短路、局部热点。
布局方案 | 说明 |
|---|---|
底部进气 | 从柜体低位吸入温度更低的冷空气 |
顶部排气 | 顺应热空气上浮特性，排出热气流 |
高低错位布置进出风口 | 拉大气流行程，减少局部积热 |
正压系统 | 送入过滤新风，阻挡粉尘侵入 |
负压系统 | 向外排风，容易从缝隙吸入未过滤脏空气 |
混合流系统 | 组合正负压，兼顾散热效率与防尘 |
最优经典方案：底部进风、顶部排风；粉尘恶劣工况优先正压过滤送风。
热点隐蔽性强，是突发故障的主要诱因，排查手段：
使用热成像仪扫描柜内温差，定位热点
加装温湿度报警监测模块，超温告警
元器件排布预留通风间隙，避免器件紧贴堆叠
满载工况下检测温度（建议至少 40% 负载以上，或峰值负载）
重点排查松动接线端子，虚接是常见发热源
提前识别热点，避免单点高温烧毁整套系统。
温控系统可以实现智能化运行，按需输出冷却能力，避免风扇持续全速运转带来噪音、能耗、磨损。
类型 | 功能 |
|---|---|
速度控制器 | 按需启停、调速，降低能耗、减少风扇磨损 |
恒温器 | 稳定维持柜内目标温度 |
配套配件 | 滤网、导流板、安装支架，优化风道 |
配套 EC 调速、可控硅调速组件，可实现软启动、低速静音运行，优化噪音表现。
进阶方案采用 PWM 调速、闭环温控系统，风扇转速跟随柜内热负荷动态调节，热量大则提速、温度达标后降速运行。 部分控制模块自带转速反馈（转速表），实时监控风扇工况，风扇卡滞、停转时提前告警，在过热事故前处置。 自动温控的收益：节能降耗、降低风扇损耗、故障提前预警。
风扇异响、震动、风道堵塞是最常见故障，根源与处理方案：
现象 | 潜在原因 | 处理方案 |
|---|---|---|
叶片异响、不平衡 | 积灰、叶片松动变形 | 清洁、紧固或更换扇叶 |
轴承研磨杂音 | 轴承缺油、积尘卡滞 | 清洁、加注润滑油脂 |
整机震动 | 固定支架松动、同轴偏差 | 加固支架，校正安装位置 |
发现过热、器件异常，按下面思路排查处置：
出现元件早衰、频繁故障：增加通风百叶或散热风扇，扩容散热能力
热负荷持续超标：更换更大柜体、加装热交换器
发热元件集中：分散排布发热器件，拉开间距
凝露、腐蚀明显：检查密封胶条、排水孔，加装除湿加热器，湿度＞65% 建议启用湿度管控
户外柜体：选用浅色柜体、加装遮阳挡板，减少太阳辐射
风道优化黄金法则：对角气流 —— 底角进气，对角顶角排风，风道最长、换热效果最优
核算柜体总热负荷，查阅器件手册，统计发热量
收集现场环境气候参数（最高气温、湿度、粉尘等级）
方案安装完成后，测温验证，确认柜温稳定在安全区间
参考 NEMA 外壳标准，匹配对应防护等级
使用热负荷计算器，核算所需冷却能力
比对冷却产品样本，选定适配方案
补充评估特殊工况需求
提示：热负荷计算、参数选型微小偏差，长期运行会演变成严重过热故障。
IP 防护等级：室内、户外、腐蚀环境，防护要求完全不同（IP65/IP67 区分选型）
壳体材质：碳钢、不锈钢、铝、聚酯材料，按需耐腐蚀需求挑选
认证要求：UL、CSA、Intertek 认证，满足项目合规审厂
特殊行业：食品制药选用 NEMA 4X（耐冲洗防腐）；防爆危险区域选用 NEMA7/8/9/10，满足 NEC 规范
外壳材质、防护等级选对，冷却系统才能稳定发挥作用。
冷却系统不是一次性安装完工就无需管理，定期维保是稳定运行的核心。
月度巡检风扇：听噪音、检查震动、运转异常
滤网：常规工况半年清洁 / 更换；粉尘车间缩短周期
保证滤网通透，防止堵网后风量衰减、风扇过载
清理通风口、风扇周边堆积杂物粉尘
保持扇叶洁净，避免失衡异响
搭载温湿度、气流传感器，实现实时监测、预测性维护，收益显著：
预测性维护：提前识别故障征兆，减少非计划停机
实时监测：持续采集温湿度，设备寿命更长
智能温控优化：空调、风扇按需调节，降低能耗
故障告警：提前预警，大幅降低紧急抢修频次
通过传感器、智能控制器升级热管理系统，实现主动防护，保护电控投资。
做好控制柜热管理，记住这几条原则：
结合工况合理选型冷却方案，从源头规避过热故障
在被动散热、主动风冷、空调、热交换器之间择优匹配
方案选型、产品选型满足 UL/cUL 等安全规范
兼顾温度、湿度双向气候管控，重视凝露防护
Q：如何为控制柜挑选合适的散热风扇？
A：先核算柜体总热负荷（W 或 BTU），结合目标温差 ΔT，计算所需风量 CFM；选型预留风道阻力、老化余量，匹配参数。
Q：风扇可以和热交换器组合使用吗？
A：可以。风扇负责柜体内部气流搅拌，热交换器隔离内外空气换热；组合方案适合粉尘、高温复杂工况，优化散热效果、延长器件寿命。
Q：什么样的维护计划可以保证冷却系统高效运行？
A：每月巡检风扇工况；常规环境半年清洁 / 更换滤网，粉尘环境加密巡检；定期检查风道、轴承润滑。
Q：风扇和滤网多久清洁一次？ A：建议每月检查；粉尘多、油污环境提高清洁频次，避免滤网堵塞导致风量不足。
Q：家用风扇能不能直接用来给电气柜通风散热？
A：不可以。工业柜风扇具备对应的防护等级、耐温、防尘、抗振设计，家用风扇无法适应工业环境，安全和寿命无法保障。
Q：防止柜内凝露最好的办法是什么？
A：加装柜体除湿加热器或者一体化气候控制单元，监测湿度，把露点控制在安全范围，抑制凝露生成。
Q：机柜散热风扇噪音大怎么办？
A：合格工业风扇正常噪音偏低；异响优先排查粉尘堆积、叶片松动、轴承磨损，做好清洁维保；也可以选用 EC 调速风扇，低温低负荷下低速静音运行。
