摘要：在控制柜、工业电气设计中，爬电距离与电气间隙是接线端子选型和整机安规合规的核心指标。很多工程师容易混淆二者概念，导致项目后期整改、验收失败。本文结合 IEC、UL 标准，讲解定义、计算方法、测量要点，搭配实际选型案例，帮你一次性搞定端子安规设计。
很多电气设计新手会把这两个参数混为一谈，但二者防护的风险完全不同，安规测试两项都必须同时满足。

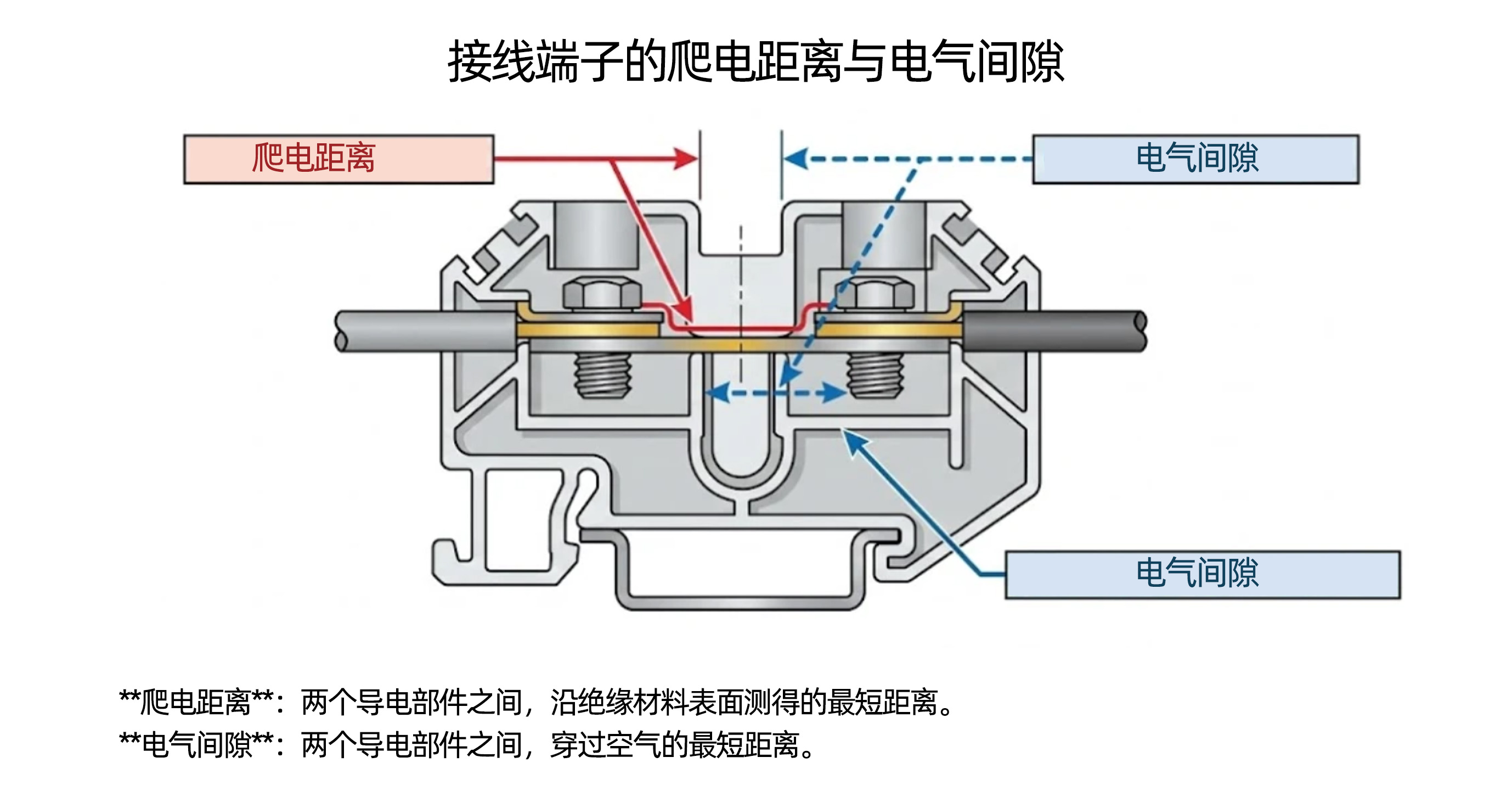

爬电距离：两个导电部件之间，沿着绝缘材料表面的最短路径。 当环境存在灰尘、湿气、污染物时，绝缘表面容易形成导电通道，发生漏电起痕、沿面闪络。爬电距离就是用来防范这类沿绝缘表面发生的电弧漏电。环境污染越严重，要求的爬电距离越大。
电气间隙（空气间隙）：两个导电部件之间，空气中的最短直线距离。 它的作用是抵御电压尖峰、瞬时过电压，防止空气被击穿，产生电弧短路。
术语 | 路径 | 核心防护风险 |
|---|---|---|
电气间隙 | 空气中直线距离 | 瞬时过电压击穿空气，产生电弧 |
爬电距离 | 沿绝缘材料表面路径 | 潮湿、粉尘污染引发沿面漏电、电痕化 |
简单一句话区分：电气间隙是穿过空气的直线；爬电距离是沿着绝缘表面的 “爬行路线”。
爬电距离与电气间隙不只是纸上的安规条款，直接关系设备与人身安全：
防止电弧、沿面漏电，避免设备烧毁、触电事故；
高压、多粉尘潮湿工业环境，对两项距离的要求会显著提高；
满足 IEC、UL、CE、RoHS 等国际认证，才能顺利完成产品检测、出口与项目验收。

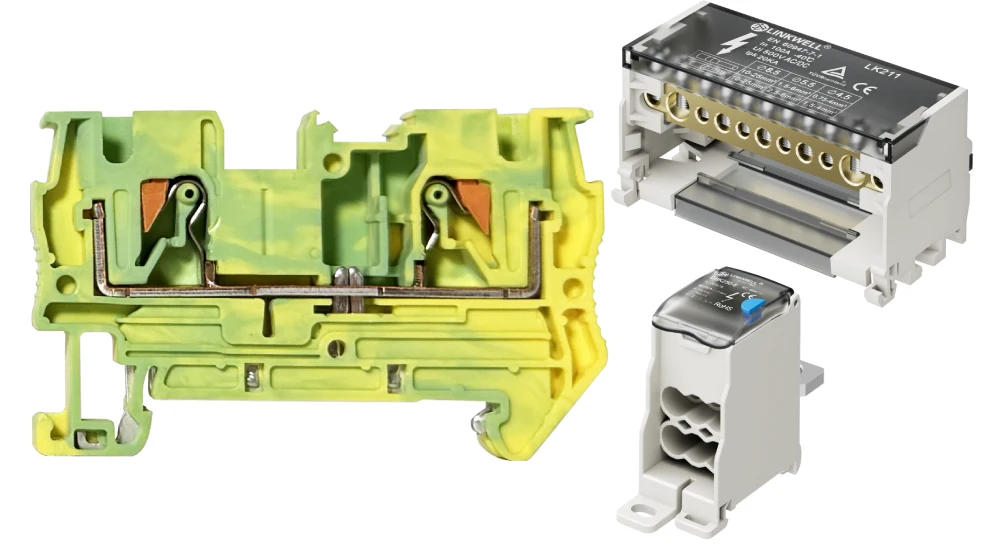

LINKWELL 接佳电气接线端子在产品设计阶段就充分考量爬电与间隙要求，选用高介电强度绝缘基材与优质导电材料，产品自带 UL、CE、RoHS、IEC 认证，适配各类高压与恶劣工况。
提示：选型时不要只看额定电流电压，务必同步确认产品的爬电、电气间隙参数，以及产品本体的认证标识。
主流标准：IEC 60947、IEC 60664、UL 1059。
IEC 标准：欧洲、亚洲项目广泛使用；
UL 标准：北美市场项目强制参考。 项目启动前，先锁定目标市场对应的标准，不同标准的限值存在差异。
这几项直接决定最小安全距离：
工作 / 额定电压：电压越高，所需间隙、爬距越大；
污染等级：表征环境脏污程度，分为 1 级（洁净干燥）~4 级（重度污染），污染等级越高，要求距离越大；
材料组（CTI 漏电起痕指数）：绝缘材料抵抗表面漏电碳化的能力
材料组别 | CTI 范围 |
|---|---|
Ⅰ 组 | CTI ≥600 |
Ⅱ 组 | 400 ≤ CTI ＜600 |
Ⅲa 组 | 175 ≤ CTI ＜400 |
Ⅲb 组 | 100 ≤ CTI ＜175 |
过电压类别、海拔、温湿度：高海拔空气稀薄，空气更容易击穿，间隙需要放大；潮湿环境会降低绝缘表面性能，需要预留安全裕量。
LINKWELL 接佳电气端子采用阻燃、高 CTI 绝缘材料，更容易满足严苛环境下的爬电距离要求。
确定电压、污染等级、材料组别后，在对应标准附录表格中查找最小电气间隙、爬电距离。 示例参考：
绝缘类型 | 最小电气间隙 | 最小爬电距离（材料组 Ⅲa） |
|---|---|---|
基本绝缘 | 2.0 mm | 3.2 mm |
加强绝缘 | 4.0 mm | 6.4 mm |
提示：材料组别越好（CTI 越高），相同工况下允许的爬电距离可以更小。
查表得到理论最小值之后，必须实际测量端子样品，不能只依赖 datasheet。
电气间隙：游标卡尺测量导体之间空气最短直线；
爬电距离：沿着绝缘材料表面，测量导体间最短路径，需要沿着表面轮廓测量，不是直线。
测量结果必须大于等于标准要求最小值，才算合格。LINKWELL 接佳电气模块化端子结构清晰，测量点位直观，方便工程师现场校验尺寸。
工作电压：AC400V
使用环境：工业车间，中度粉尘，污染等级 2
绝缘材料：Ⅱ 组（CTI 400~600）
选用端子：LINKWELL 接佳电气 LDB160，额定电流 160A，阻燃外壳
查阅 IEC60664-1：400V、污染等级 2、材料组 Ⅱ，最小电气间隙 3mm，最小爬电距离 5.6mm；
使用游标卡尺实测样品：电气间隙 4mm，爬电距离 7mm；
对比：实测数值均大于标准下限，满足安规要求。
额外安规要点：项目评估同时需要核算 SCCR 额定短路分断能力，以确认整套控制柜的短路保护能力，面板铭牌需要标注整机 SCCR 数值。
混淆爬电距离和电气间隙，只测空气直线距离，忽略绝缘表面路径；
低估现场污染等级，选用偏低等级参数，实验室测试通过，现场工况失效；
只看产品手册参数，不做实物测量，忽略模具公差带来的尺寸偏差；
等到整机装配完成后才核查安规距离，后期整改成本极高。
工况 | 优化方案 |
|---|---|
高湿度环境 | 增加爬电距离，选用绝缘涂层 |
控制柜紧凑空间 | 绝缘增加筋条 / 凹槽，延长沿面爬电路径 |
高海拔场景 | 电气间隙乘以海拔修正系数（5000 米约 1.5 倍） |
高频开关工况 | 额外预留安全裕量，抑制 EMI |
注意：端子安装到位后，外壳、挡板、安装位置变化，都会改变实际爬电与间隙距离，安装完成后建议复测。
✅ 确认系统电压、过电压类别
✅ 评估现场污染等级、温湿度、海拔
✅ 确认绝缘材料 CTI，锁定材料组别
✅ 匹配 IEC/UL 适用标准，查表获取最小距离
✅ 游标卡尺实测端子爬电距离、电气间隙
✅ 实测值≥标准最小值
✅ 选用 UL/CE/IEC 认证端子（如 LINKWELL 接佳电气）
✅ 整机装配完成后二次复核尺寸
✅ 核算 SCCR 短路耐受参数
爬电距离与电气间隙是工业电气安规设计的基础，核心原则就是前期规划、双参数校验、实物测量。很多项目高额返工、验收卡壳，根源都是前期忽略了这两项参数。 选型时优先选择经过完整认证的 LINKWELL 接佳电气接线端子，产品在设计阶段就完成爬电、间隙的安规验证，适配高压、粉尘潮湿等复杂工况，降低设计风险。如果遇到特殊工况定制需求，可以联系 LINKWELL 接佳电气技术团队获取专业支持。
FAQ
Q：爬电距离和电气间隙只需要满足其中一项吗？
A：两项指标必须同时满足，缺一不可。
Q：污染等级和材料组为什么影响这么大？
A：污染等级决定绝缘表面是否容易形成导电膜；材料 CTI 决定绝缘抵抗碳化漏电的能力，两者共同决定爬电距离下限。
Q：LINKWELL 接佳电气端子可以用于高压项目吗？
A：LINKWELL 接佳电气系列端子拥有 UL、CE、RoHS、IEC 全套认证，可适配高压与恶劣工业环境，选型时对照工况参数核验即可。
