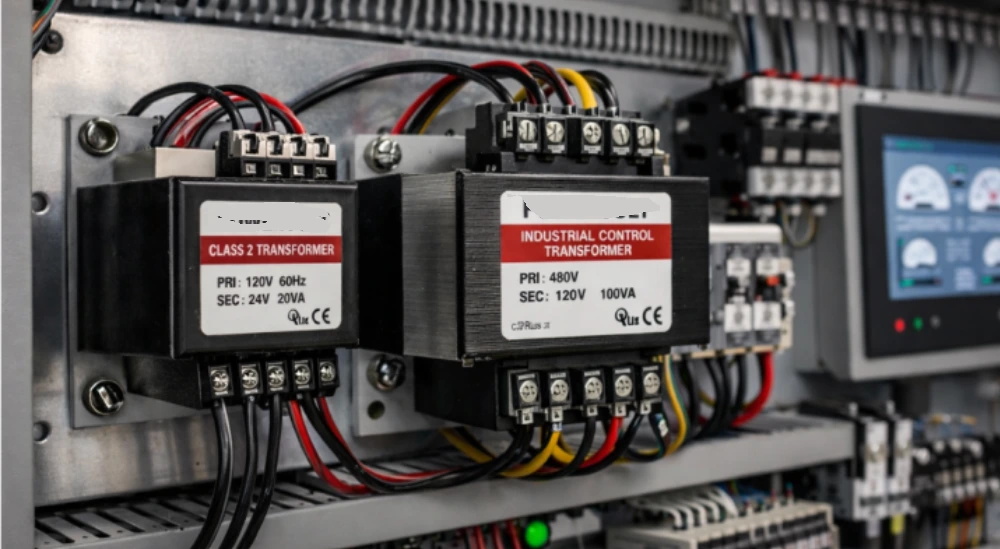

在工业自动化控制面板系统中，控制变压器是保障低压控制回路稳定运行的核心核心部件，主要承担480V高压转120V安全控制电压的核心作用，为接触器、继电器、指示灯、定时器、信号系统、局部照明及各类工控设备提供适配、稳定、安全的供电支持。
很多工业现场的设备故障、控制系统失灵、线路过热、频繁跳闸等问题，根源并非设备本身故障，而是控制变压器选型尺寸不匹配、负载计算不精准、未预留安全余量导致。变压器容量过小会引发持续过载、绝缘老化、设备烧毁、保护系统失效，甚至产生电气安全隐患；容量盲目过大则会造成资源浪费、能效降低、运维成本增加。
因此，精准计算负载、科学预留冗余、合规选型认证变压器，是工业面板安全、稳定、长效运行的关键。本文将结合行业标准与实操经验，全方位讲解480V至120V控制变压器的选型逻辑、负载计算方法、安全冗余规则、安装运维要点，并结合Linkwell认证节能控制变压器产品优势，为工业项目提供标准化、合规化、可落地的选型方案。
控制变压器是依托电磁感应原理，在不同电路间传输电能、精准调整电压等级的工业电气设备。在480V转120V工业面板场景中，其核心作用是将工业高压480V电压降压至120V安全控制电压，为低压控制回路各类精密工控设备提供适配电压，从根源上规避高压击穿、设备损毁、电路故障等问题。
相较于普通变压器，工业控制变压器更适配工控场景，具备电压稳定、抗冲击、低损耗、耐高温、寿命长等优势，核心应用场景包含：机械设备控制系统、电气面板信号回路、设备状态指示灯、局部照明系统、时序控制回路、电磁阀与接触器驱动回路等。
标准480V转120V控制变压器通用规格参考：
常规功率等级：最高支持3000VA，可覆盖中小型工控面板全场景需求
初级输入电压：适配440V/460V/480V工业常用高压等级
次级输出电压：120V/24V双电压适配，满足多类型控制回路需求
核心应用：机器控制电器、信号指示、局部照明、自动化控制回路
选型核心基础原则：务必核对变压器初、次级电压等级，严格匹配工业面板额定电压参数，杜绝电压不符引发的设备异常。
控制变压器的尺寸与容量选型，直接决定工业面板的安全性、稳定性与使用寿命，是工控系统设计的核心环节，选型失误将引发一系列不可逆问题。
若选型容量过小，变压器长期处于过载运行状态，会出现持续过热现象，加速内部绝缘材料老化、破损，直接缩短变压器使用寿命，严重时会引发线圈烧毁、设备短路、控制系统停机，造成生产线停工、设备损坏、经济损失，甚至引发触电、电气火灾等安全事故。
若盲目选型大容量变压器，不仅会增加设备采购成本、占用面板安装空间，还会降低电能利用率，造成长期能源浪费，不符合工业节能降耗的合规要求。
精准适配的控制变压器，可实现高效稳定运行，在规范安装与定期维护的前提下，使用寿命可达20年之久，同时能够有效规避过载故障、电压波动、设备损毁等问题，保障工控系统全天候稳定运行。Linkwell认证控制变压器依托优质材质与成熟工艺，兼具节能性、稳定性与耐用性，完美适配各类工业严苛工况，助力项目合规落地、长效运维。
控制变压器选型的核心是视在功率（VA）计算，想要精准完成选型，需先掌握四大核心专业术语，精准区分稳态负载与峰值负载，避免选型偏差。
VA（视在功率）：变压器核心输出额定值，代表设备可稳定输出的功率上限，是选型的核心判定参数，具体数值需结合负载场景精准核算。
涌流电流（浪涌VA）：设备启动瞬间的峰值负载功率，指所有同步通电组件瞬间所需的最大VA值，接触器、电磁阀等感性负载涌流数值极高，是选型不可忽略的关键参数。
密封电流（稳态VA）：变压器长期持续供应的稳定负载功率，即控制回路中所有设备正常运行时的VA总和，决定变压器的持续运行负载阈值。
同时性系数：工控设备实际同时运行的负载占总负载的百分比，可有效避免全负载叠加导致的选型过大问题，让选型更精准、更经济。
选型核心准则：必须同时核算稳态密封VA与启动涌流VA，以两者最大值为基础选型，确保变压器可同时适配设备连续运行与瞬时峰值启动的工况需求。
控制变压器选型的核心是负载精准计算，整套流程标准化、可落地，分为负载评估、双功率核算、安全余量叠加、最终选型四大步骤，全程贴合IEEE、IEC行业标准。
首先全面梳理480V转120V控制面板中，由变压器供电的所有控制回路设备，包含接触器、继电器、指示灯、定时器、电磁阀、传感器等所有电气组件，杜绝漏统计、误统计。
逐一查阅各设备厂家技术数据表，记录单台设备额定VA值，同时标记接触器、电磁阀等高涌流感性负载，为后续峰值功率计算做准备。统计过程中需预留新增设备空间，提前规划未来设备扩容需求，避免后期容量不足二次更换。
1、稳态密封VA计算：将所有工控设备正常运行的额定VA数值逐一相加，得出总连续负载功率，代表变压器长期运行的基础负载。
2、峰值涌流VA计算：单独统计所有同步启动的感性负载设备启动峰值VA，叠加计算总涌流功率，设备启动瞬间峰值负载远高于稳态负载，是规避启动故障的核心参数。
3、负载取值判定：对比稳态密封VA与峰值涌流VA，以两者中最大值作为选型基础功率，确保变压器可覆盖全工况负载需求。
单纯匹配计算负载极易出现过载风险，行业权威标准明确要求预留安全冗余：IEEE建议关键设备预留25%备用容量，IEC要求匹配预期负载增长与热承载能力，通用工业场景需预留15%-25%安全余量。
行业通用最优选型规则：在最大计算负载基础上，叠加20%-25%安全余量，同时遵循80%运行准则，即变压器日常运行负载不超过额定容量的80%，从根源避免过热、过载，适配负载波动与未来设备扩容。
针对感性负载、工况不稳定、高温高湿等严苛场景，建议提升至25%余量，进一步强化设备运行稳定性与安全性。
以常规工业控制面板为例，设备负载明细如下：
接触器2台，单台稳态40VA，总80VA，单台涌流120VA，总240VA
继电器3台，单台10VA，总30VA
指示灯4台，单台5VA，总20VA
定时器1台，15VA
具体计算流程：
1、总稳态密封VA=80+30+20+15=145VA
2、总峰值涌流VA=240VA
3、取值最大值：240VA
4、叠加25%安全余量：240VA×1.25=300VA
5、最终选型：选择额定容量≥300VA的480V转120V控制变压器
通过该标准流程选型的Linkwell控制变压器，可完美覆盖设备稳态运行与瞬时启动峰值负载，同时预留充足扩容空间，兼具稳定性与前瞻性。
Linkwell专注工业控制变压器研发生产，全系产品通过UL、CE、ISO9001国际权威认证，完全符合国际电气安全标准，适配全球工业项目合规要求，是480V转120V工控面板的优选配套产品。产品兼具节能、抗冲击、耐高温、长寿命、可定制等核心优势，完美解决传统变压器过载、过热、电压不稳、寿命短等痛点。
Linkwell控制变压器核心产品特性：
优质绝缘配置：采用耐高温电线与层压板材质，支持B类、F类、H类多等级绝缘可选，适配不同温度工况，杜绝绝缘老化击穿问题。
全功率范围覆盖：产品功率跨度60VA-100kVA，可精准适配小型控制面板至大型自动化生产线全场景需求。
高涌流承载能力：针对接触器、电磁阀等感性负载启动峰值电流优化设计，峰值负载下电压稳定无波动，杜绝启动故障。
灵活安装方式：支持DIN导轨、面板、底座多种安装模式，适配不同柜体安装空间需求。
定制化服务：可针对恶劣工况提供特殊涂层、密封处理、定制接线端子、定制电压等级等个性化方案。
低温升节能设计：优化绕组结构，运行温度低、能耗损耗小，有效延长设备使用寿命，降低长期运维成本。
全合规认证：UL、CE、ISO9001三重权威认证，满足国内外工业项目安全合规验收标准。
精准选型是基础，规范安装与配件匹配是保障变压器稳定运行的关键，不当接线、保险丝选型错误、接地不规范会直接引发设备故障，抵消选型优势。
初级保险丝按计算工作电流的125%选型，次级保险丝按满载电流的125%选型，预留充足过载保护空间，避免短路、过载烧毁设备。以500VA、480V变压器为例，初级工作电流约1.04A，适配14AWG铜线，保险丝按125%额定电流配置。
严格匹配线规标准，根据电流大小选用适配铜线，贴合当地电气规范；变压器外壳必须可靠接地，当初级侧电压超过150V对地时，次级绕组务必接地，杜绝漏电、触电风险。安装前需紧固所有接线端子，核对电压分接头设置，杜绝松动、错接、虚接问题。
严禁端子松动、电压分接头错调、次级省略接地、线规选型偏小等违规操作，通电前务必完成全线路核查，保障安装合规性。
工业现场环境复杂，温度、湿度、粉尘、海拔、化学污染等因素，都会直接影响变压器的运行性能与使用寿命，选型与运维阶段需全面考量环境因素。
环境温度：高温加速绝缘老化，低温影响设备运行工况，需根据现场温度匹配对应绝缘等级的变压器。
湿度与水分：潮湿环境易引发绝缘击穿、金属部件腐蚀，需选用密封防护型变压器。
粉尘与沙尘：粉尘堆积会堵塞散热通道，导致设备过热，需定期清理散热结构，选用防尘防护机型。
高海拔工况：高海拔环境散热与介电强度下降，需适配定制化散热与绝缘配置。
化学污染工况：腐蚀性环境需选用特殊涂层、防腐外壳的定制变压器，避免部件腐蚀损坏。
长效运维标准：建议每6-12个月完成一次全面巡检，检查设备温度、接线端子、积尘情况、绝缘性能，开展绕组电阻测试、变比测试、绝缘电阻测试，及时排查隐患。同时规划设备扩容需求，预留25%左右的变压器容量冗余、柜体空间冗余，适配后期设备升级改造。
工业现场多数变压器故障，均源于选型阶段的细节失误，核心常见问题及规避方式如下：
忽略涌流负载：仅核算稳态VA，未考虑设备启动峰值电流，导致启动电压不足、设备无法正常工作、频繁跳闸。规避：必须以涌流VA为核心选型依据之一。
省略安全余量：选型刚好匹配计算负载，无冗余空间，负载轻微波动即引发过载过热。规避：严格预留20%-25%安全余量，遵循80%运行规则。
未规划扩容需求：仅适配当前设备负载，后期新增设备后容量不足，需二次更换设备。规避：选型阶段预留扩容空间，适配长期项目升级。
忽视环境适配：常规变压器用于高温、腐蚀、高海拔严苛工况，加速设备损坏。规避：根据现场环境定制绝缘、防护、散热配置。
汇总控制回路所有设备的稳态VA与感性负载涌流VA，取两者最大值，叠加20%-25%安全余量，最终选取不低于该计算值的变压器额定容量，即可保证设备稳定运行。
正规工业控制变压器必须具备UL、CE、ISO9001三大权威认证，符合国际安全与质量标准，可满足国内外工业项目的验收、合规与安全要求，Linkwell全系产品均标配以上认证。
支持。Linkwell可根据项目需求，定制电压等级、功率容量、安装方式、外壳涂层、密封防护、接线端子等参数，适配高温、高湿、粉尘、腐蚀、高海拔等各类严苛工业场景。
常规工业场景建议每12个月全面巡检一次，高温、高湿、高负载等严苛场景建议每6个月巡检一次，重点排查过热、端子松动、积尘、绝缘老化等问题，延长设备使用寿命。
480V转120V工业面板控制变压器的选型，核心逻辑是精准负载计算、科学冗余预留、合规产品选型、规范安装运维。唯有精准核算稳态与峰值负载、严格遵循行业安全标准、选用认证合规的优质变压器，才能从根源规避过载、过热、设备损坏、安全隐患等问题，保障工控系统长期稳定、高效、安全运行。
Linkwell控制变压器凭借精准的工况适配能力、高涌流承载性能、节能耐用的产品特性、全维度合规认证与个性化定制服务，可为各类工业自动化项目提供可靠的电压转换解决方案，兼顾安全性、经济性与前瞻性，助力企业实现标准化、合规化、智能化的电气系统搭建。如需个性化选型咨询、工况适配定制、技术方案指导，可随时联系Linkwell专业技术团队。
