工业设备外壳全指南：散热、配电与空间优化的优选实践

在工业现场，设备外壳不只是一个 "铁盒子"。它保护着内部敏感的电子与电气元件，抵御灰尘、湿气、腐蚀和极端温度。但外壳内部同样面临挑战 —— 热量积聚、线路缠绕、空间狭窄，任何一项管理失当都可能导致设备过热、电气故障，甚至引发安全事故。

本文从散热管理、电源分配、安装布局到系统监控，梳理工业设备外壳的核心设计与运维要点，帮助您实现更安全、更持久的运行。

一、散热管理：让热量及时散出去

电力电子设备、驱动器和变压器在运行中会持续产生热量。如果热量在密闭外壳内不断积聚，轻则缩短设备寿命，重则导致融化、冒烟乃至火灾。

常见冷却方案对比

此外，交流 / 直流冷却风扇可辅助通风与气流组织，将热空气排出、冷空气吸入；机柜空调则适合高温环境，闭环冷却系统在精确控温的同时将灰尘和湿气隔绝在外。

如何选择合适的冷却方法

选择时需综合考虑以下因素：

• 内部温度控制需求：设备对温度的敏感程度决定了冷却精度要求

• 热负荷大小：设备总发热量是选型的基础依据

• 环境条件：环境温度、湿度、腐蚀性直接影响方案可行性

• 传热方式：辐射、传导、对流各有优劣，需结合布局设计

• 防护等级匹配：NEMA 4/4X/12 等等级必须与冷却方式兼容

• 材料选择：导热性好的材料有助于热管理

快速决策参考：自然对流适合温和热量与良好气流环境；强制对流（风扇 / 鼓风机）适合较高热量或狭小空间；闭环冷却则是密封外壳的首选。

NEMA 等级提示：NEMA 4 机组防尘防水，适合工业和户外环境；NEMA 4X 增加耐腐蚀性，可用于盐雾或化学环境；NEMA 12 适用于室内防尘防滴液场景。

安装与维护要点

• 散热风扇应安装在气流效率最高的位置，确保通风口不被遮挡

• 机柜空调需密封外壳，防止灰尘和湿气侵入

• 每月检查风扇和空调滤网，每 3-6 个月更换过滤器

• 根据环境情况定期清除积垢

• 建议安装温度传感器实时监测，发现温度异常及时调整冷却策略

二、电源分配：安全、可靠、可扩展

电源分配与散热同等重要。规划不当的配电系统会带来过载、电气故障甚至设备损坏。良好的配电布局不仅能确保能源安全传输，还能大幅降低维护难度。

三种主流配电方案

• 母线系统：紧凑设计、高功率密度，安装快捷，随需求增长轻松扩展，连接点越少故障概率越低

• 模块化系统：可按需添加或移除部件，适合未来升级和快速变更

• 配电盘：适合小型设置，但大规模改动时灵活性和效率不及前两者

此外，控制变压器可将电压转换为敏感电子设备所需的工作水平，抵御浪涌和尖峰；接线端子块则帮助整理接线、建立安全连接，简化维护与故障排查。

选型标准

规划时务必考虑当前负荷与未来扩展需求。母线系统支持通过分接点轻松添加或移动负载，升级时无需关闭整个系统，这种灵活性在需求变化频繁的场景中尤为关键。

安全与合规

NEMA 等级不仅关乎防尘防水，还涵盖耐腐蚀性、密封件老化甚至结冰防护。务必确保外壳和电源系统符合应用场景所需的全部标准。

常见故障与排查

配电系统最常见的问题包括：瞬态电压突增、电谐波畸变、功率因数低、电压不稳定、三相失衡。建议采取以下措施：

• 定期检查灰尘、过热和松动连接

• 使用监控工具跟踪电压稳定性和负载行为

• 确保电源容量与负载匹配

• 保持受控的运行环境，避免极端条件

• 制定备用电源计划（UPS 或发电机）

• 根据使用寿命和历史记录，在组件故障前主动更换

三、安装与空间优化

DIN 导轨与灵活布局

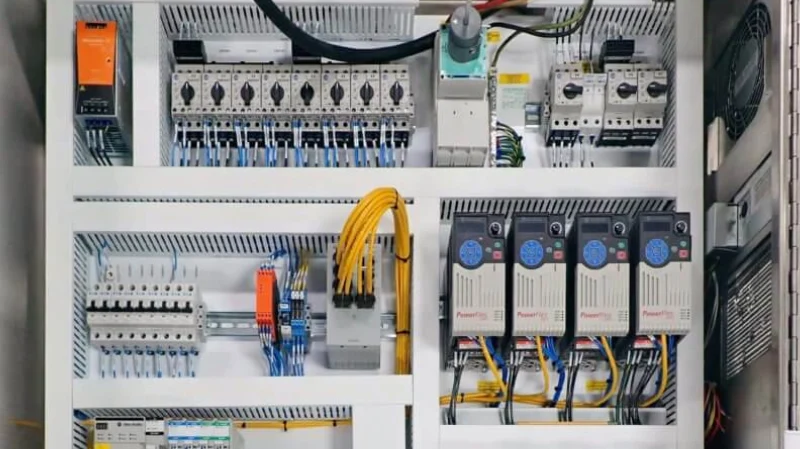

DIN 导轨为端子排、继电器和电源设备提供了标准化安装方式，组件可直接卡在导轨上或取下，安装和更换都非常快捷。机架和子面板有助于整理大型设备并保持稳定，定制机柜则允许混合搭配不同品牌的产品，以选用最佳部件。

实用安装技巧：

• 添加内部安装导轨或子面板，实现灵活布局

• 在底部、顶部或侧面规划线缆管理，减少杂乱

• 为未来升级或新设备预留额外空间

空间与无障碍

• 将最常用的设备放在易于触及的位置

• 利用顶部空间布线或安装额外模块

• 所有物品清晰标注，减少搜索时间

• 选择合适的机架深度，便于操作

• 减少杂物，改善安全性和气流

整洁的布局不仅改善散热，还能减少布线混乱，延长设备寿命，让维护工作更轻松。

振动与环境保护

工业环境中的振动、高温和潮湿都会影响设备运行。需根据具体场景选择合适的防护等级：

• 燃气轮机大厅、核电站等场所需使用工业仪器外壳，抵御极端温度和湿气

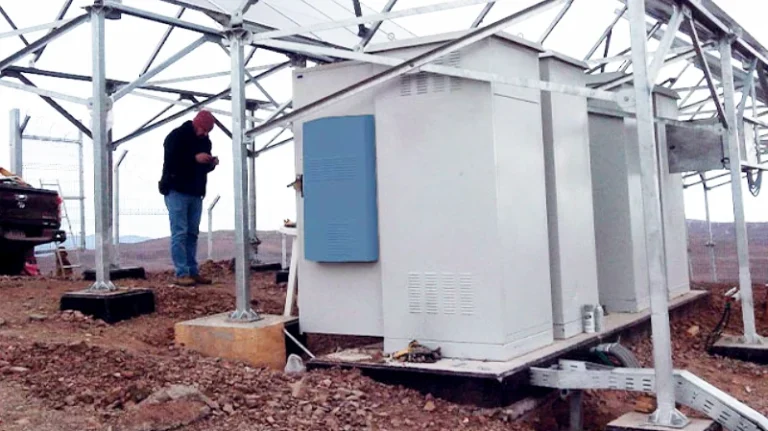

• 户外机柜需抵御盐雾、雨水甚至破坏行为，制造商通常会进行腐蚀和耐候测试

务必选择适用于您环境的防护等级，以避免昂贵的故障。

四、集成与监控

系统集成要点

冷却系统和电源分配需要协同工作：

• 根据最高温度和设备发热量计算所需气流量

• 将风扇放置在电源附近，冷却最热区域

• 定期清洁或更换防尘滤网，确保空气自由流通

• 将散热方式与功率负载匹配

• 使用模块化布局，便于升级

• 保持布线整洁，远离气流路径

• 选择符合外壳 NEMA 等级的冷却设备

监控技术

许多系统支持高温警报，甚至可向手机或电脑发送提醒。实时监控有助于及早发现问题，避免代价高昂的故障。

五、维护最佳实践

定期维护是设备持久运行的秘诀：

• 每月检查过滤器和风扇，脏污时及时更换

• 留意灰尘、松动电线或发热点

• 记住：温度每升高 10°C，设备寿命约缩短一半

• 将气流控制和温度检查纳入日常例行工作

忽视维护会加速设备老化，导致突发故障和更高维修费用。在服务器机柜中，散热不良直接导致硬件故障。保持主动，现在的一点维护就能避免日后的大麻烦。

额外能效优化建议：

• 使用变频器控制电机，节省能源

• 开展为期 30 天的负载研究，发现效率提升空间

• 使用声波成像仪检查漏气

• 安装余热回收系统

• 优化能源使用时段，非高峰时段安排工作

• 添加照明传感器等智能控制

• 定期完成照明和能源审计

结语

工业设备外壳的性能取决于散热、配电、布局和监控的协同设计。遵循 NEMA 等行业标准、选择匹配的冷却方案、规划可扩展的配电系统、保持整洁的安装布局，并辅以实时监控和定期维护，才能确保设备长期安全可靠运行。

高质量的散热风扇、变压器、接线端子和 DIN 导轨是机柜多年稳定运行的基石。坚持以上最佳实践，方能实现长期成功。
