在现代化的工业生产线、自动化控制系统或智能楼宇的配电间里，整齐排列的控制柜是各类设备的中枢神经。当您打开柜门，除了整齐的线路和模块，一个看似简单却至关重要的设备总是静立其中——控制变压器。它可能不像PLC那样智能，也不如变频器那样引人注目，但它却是保障整个控制系统安全、稳定、高效运行的“隐形守护者”与“动力源泉”。
您是否曾好奇，在这个坚固的外壳之下，究竟蕴藏着怎样的精密结构与智慧？它如何将高压电源转化为仪表、继电器和控制器所需的稳定低压？今天，就让我们一同深入Linkwell控制变压器的内部，揭秘其每一个关键部件如何协同工作，为您的工业应用提供坚如磐石的电力保障。

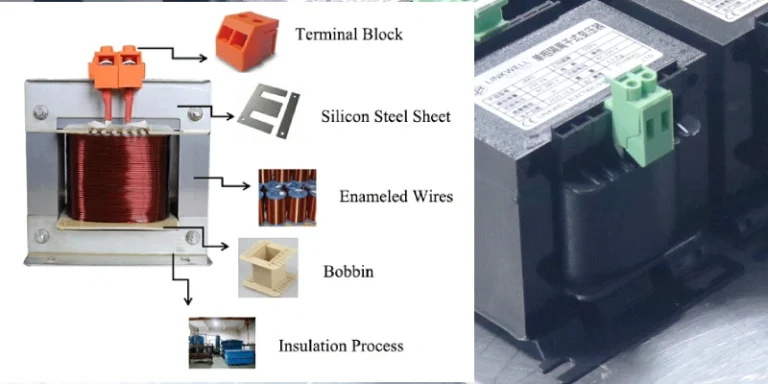

打开一个控制变压器的外壳，您看到的绝非简单的线圈和铁块，而是一个经过精密设计与严格制造的系统。以下是构成其核心功能的所有内部部件：
坚固的磁芯 (Core): 变压器的“骨架”与“磁路高速公路”，通常由高性能硅钢片或非晶合金叠压而成，负责高效导引磁通，实现能量的耦合与传递。
铜绕组 (Windings): 包含初级绕组和次级绕组。它们是变压器的“动脉”与“静脉”，初级接收输入电能，次级输出所需电压，通过电磁感应原理完成电压的升降变换。
绝缘系统 (Insulation): 包含绝缘纸、树脂、衬垫等。它是保障安全的“隔离屏障”，确保绕组之间、绕组与铁芯之间以及各带电部件与外壳之间完全电气隔离，防止短路和漏电。
端子与引线 (Terminals): 清晰标记的输入（初级）和输出（次级）连接点。它们是电能进出变压器的“安全门户”，确保连接牢固可靠。
安装框架与保护外壳 (Frame & Enclosure): 为所有内部组件提供机械支撑、物理防护（防尘、防潮、防触电）和散热通道的“铠甲”。
在工业控制柜和面板中，您常见的Linkwell控制变压器通常采用紧凑型设计，适配标准安装尺寸（如380mm x 600mm x 600mm或320mm x 300mm x 240mm），完美利用柜内空间。
磁芯是变压器性能的灵魂。Linkwell 选用优质硅钢或非晶合金，通过特殊叠片工艺最大限度减少“涡流损耗”和“磁滞损耗”。这意味着更少的电能被浪费为热量，更高的运行效率，以及更低的长期运营成本。其设计和材料直接决定了变压器的电压处理能力、温升和整体可靠性。
材料选择对性能的影响：
| 材料 | 主要特点 | 对变压器性能的贡献 |
硅钢 | 高磁导率，成本效益优 | 通过层压减少涡流，提高效率，广泛用于通用工业场景。 |
非晶合金 | 极低的铁损特性 | 显著降低空载损耗（可达硅钢的70%），节能效果突出，适用于长期运行设备。 |
铁氧体 | 高频特性好，电阻率高 | 适用于高频开关电源等电子变压器，减少高频损耗。 |
绕组是实现电压变换的执行者。初级绕组接入系统电源（如480V AC），次级绕组则输出控制回路所需的安全电压（如120V AC或24V AC）。Linkwell 采用高纯度铜线，并涂覆不同等级（如PEW, UEW）的耐高温漆膜，确保导电性能优异且绝缘可靠。绕组的匝数比经过精密计算，以保证输出电压的精确性和稳定性，为敏感的PLC、传感器、接触器线圈提供纯净电源。
在紧凑且可能高温高湿的柜内环境中，绝缘系统的可靠性至关重要。Linkwell 的绝缘材料（如DMD预浸布、Nomex纸）具备高介电强度、阻燃（V0级）和耐热（Class B, F, H等级）特性。它不仅防止了内部短路，还能有效抵抗潮湿、粉尘和化学腐蚀，确保变压器在严苛工业环境下拥有超长的使用寿命，并完全符合UL、CE、IEC等国际安全标准。
变压器运行中产生的热量必须被有效管理。Linkwell控制变压器主要采用自然风冷(AN)或强制风冷(AF)设计。紧凑的结构和合理的风道设计利于空气对流散热。部分型号还内置温度保护装置（如热继电器），能在过热时自动切断电路，提供双重保护。坚固的外壳提供IP20或更高防护等级，防止异物进入和意外接触，确保在任何工况下都能安心运行。
面对市场上众多的选择，Linkwell 凭借以下核心优势，成为全球众多系统集成商和终端用户的信赖之选：
卓越的可靠性： 从原材料到成品，严格的质量控制体系（ISO 9001认证）确保每一台变压器都具备出厂即用的高可靠性。
强大的定制能力： 我们深知标准产品无法满足所有需求。Linkwell 提供灵活的定制服务，包括：
多样化的电压组合： 支持多种输入/输出电压定制。
宽范围的功率选择： 功率覆盖从60VA到100kVA。
特殊的安装方式： 可适配DIN导轨、面板安装或底座安装。
特殊的防护要求： 可提供特殊涂层、密封或端子类型。
优异的电气性能： 高浪涌承受能力，可轻松应对电机、电磁阀启动时的瞬时电流冲击，保持输出电压稳定。
全球合规与安全认证： 产品符合UL、cUL、CE、RoHS等多种国际认证，助您的设备顺利进入全球市场。
专业的服务与支持： 我们拥有经验丰富的技术团队，为您提供从选型咨询到售后支持的全流程服务。
一台高品质的控制变压器，是工业控制系统安全、稳定、高效运行的基石。它内部的每一个部件——从高效的磁芯、精密的绕组，到可靠的绝缘和坚固的外壳——都承载着至关重要的使命。
选择Linkwell，您选择的不仅是一个部件，更是一个值得信赖的电力解决方案合作伙伴。我们致力于将卓越的工程技术、严格的质量标准和以客户为中心的服务理念，融入每一台变压器之中，为您的设备与业务保驾护航。
Q1: 控制变压器和普通的电力（配电）变压器有什么区别？
A: 两者设计目标不同。控制变压器主要用于为控制回路、仪表、继电器等提供稳定、隔离的低压电源（通常<600V），注重精度、安全性和紧凑尺寸。电力变压器主要用于电网的输配电，进行高压（通常>1kV）电能传输和降压，注重效率和巨大的功率容量。两者不能互换使用。
Q2: 如何为我的控制柜选择合适的控制变压器？
A: 主要依据以下三点：
电压匹配： 确认输入（初级）电压和所需输出（次级）电压。
功率（VA值）足够： 计算或估算所有需要该变压器供电的负载（如接触器线圈、PLC电源模块、指示灯等）的总功耗，并留出约20%的余量。
物理尺寸与安装方式： 测量柜内可用空间，选择合适尺寸（如380x600x600mm）和安装方式（底座或导轨）的型号。
Q3: 绝缘等级（如Class B, F, H）代表什么？
A: 绝缘等级表示变压器绕组绝缘材料能长期耐受的最高温度。例如，Class F表示可耐受155°C。更高的绝缘等级意味着变压器在同等负载下具有更长的预期寿命或在过载时具有更好的耐受能力。
Q4: Linkwell能否提供特殊规格的非标变压器？
A: 当然可以。定制化是我们的核心优势之一。无论是特殊的电压比、更高的防护等级、特殊的认证要求，还是独特的机械结构，我们的工程师团队都可以与您合作，提供完美的解决方案。
