降本增效又安全：PTC热敏电阻的工业应用指南

在电气工程领域，PTC（正温度系数热敏电阻）是一种小巧却功能强大的电子元件，在电路保护方面发挥着至关重要的作用。这种独特的元件具有随温度升高而电阻增大的特性，使其成为电气系统安全保护和自动调节的理想选择。全球各行业都对PTC技术有着广泛需求，随着市场需求持续增长，PTC在现代电气基础设施中的重要地位愈加明显。

PTC核心要点速览

• 自保护机制：PTC热敏电阻在温度升高时自动增加电阻，如同安全开关般保护电路免受过热损害

• 跨行业应用：从汽车到医疗设备，多个行业都依赖PTC提供可靠的过流保护

• 材料差异：陶瓷PTC热敏电阻响应迅速、稳定性高，而聚合物PTC则在简单应用中更具成本优势

• 维护便利：PTC在过载后可自动复位，不像传统保险丝需要更换，有效降低维护成本

• 能效表现：在工业环境中使用PTC加热器可提高能源利用率，保护敏感电子设备免受温度波动影响

深入理解PTC

PTC基本概念

PTC是"正温度系数热敏电阻"的缩写。这种元件在各种设备中都能找到其身影，从工业机械到日常电子产品。PTC最显著的特点是随着温度变化而改变其电阻值，这种独特性能使其成为电路保护和温度调节的首选方案。

"正温度系数"这一术语准确描述了材料特性——电阻随温度上升而增加。您可以将PTC视为一种内置安全开关：当设备过热时，PTC会自动介入并限制电流，为设备提供保护。

PTC材料构成

常见PTC材料包括：

• 陶瓷PTC：采用掺杂钛酸钡（由碳酸钡和二氧化钛组成），对温度变化反应灵敏，非常适合电路保护

• 聚合物PTC：在聚合物基体中包含碳等导电颗粒，提供了一种经济高效的替代方案

• 钛酸钡(BaTiO₃)：作为陶瓷PTC的核心材料，以其可靠的温度电阻特性著称

PTC行业应用

PTC热敏电阻在各行业中都有广泛应用：

正温度系数工作原理详解

PTC效应是理解其工作原理的关键。当温度升高时，PTC材料的电阻会增加，这并非简单的线性变化。在低温状态下，PTC电阻保持较低且稳定；温度上升初期，电阻可能略有下降；一旦达到特定温度点（居里温度），电阻会急剧上升。这种突变类似于保险丝作用，能有效阻止电流流动，保护系统安全。

从材料内部看，温度升高导致晶格振动加剧，这些振动会散射电子，增加电子移动难度，从而使电阻上升。当温度达到居里点时，材料发生相变，导致电阻率急剧增加，如同开关切换。

典型PTC热敏电阻的阻抗-温度曲线表现为：

• 初始阶段电阻小幅下降（NTC区域）

• 切换点后电阻在窄温区内急剧上升

• 居里点后曲线近乎垂直，显示PTC的快速响应能力

正温度系数效应为系统提供了关键的安全保障，使PTC具备自调节能力。设备过热时，PTC自动增加电阻并切断电流，无需额外保险丝或开关即可实现保护。

实用建议：在设计需要自动过热保护的系统时，PTC热敏电阻是明智选择，特别是在关键应用中，它能提供可靠的性能保障。

PTC工作机理

自调节原理

在电路中使用PTC热敏电阻，相当于内置了安全功能。该设备懂得如何保护自身和您的设备。自调节原理如下：

• 电流过大时，PTC热敏电阻自动限制电流

• 电流超过安全水平，热敏电阻电阻迅速增加，保护电路免受损并防止过热

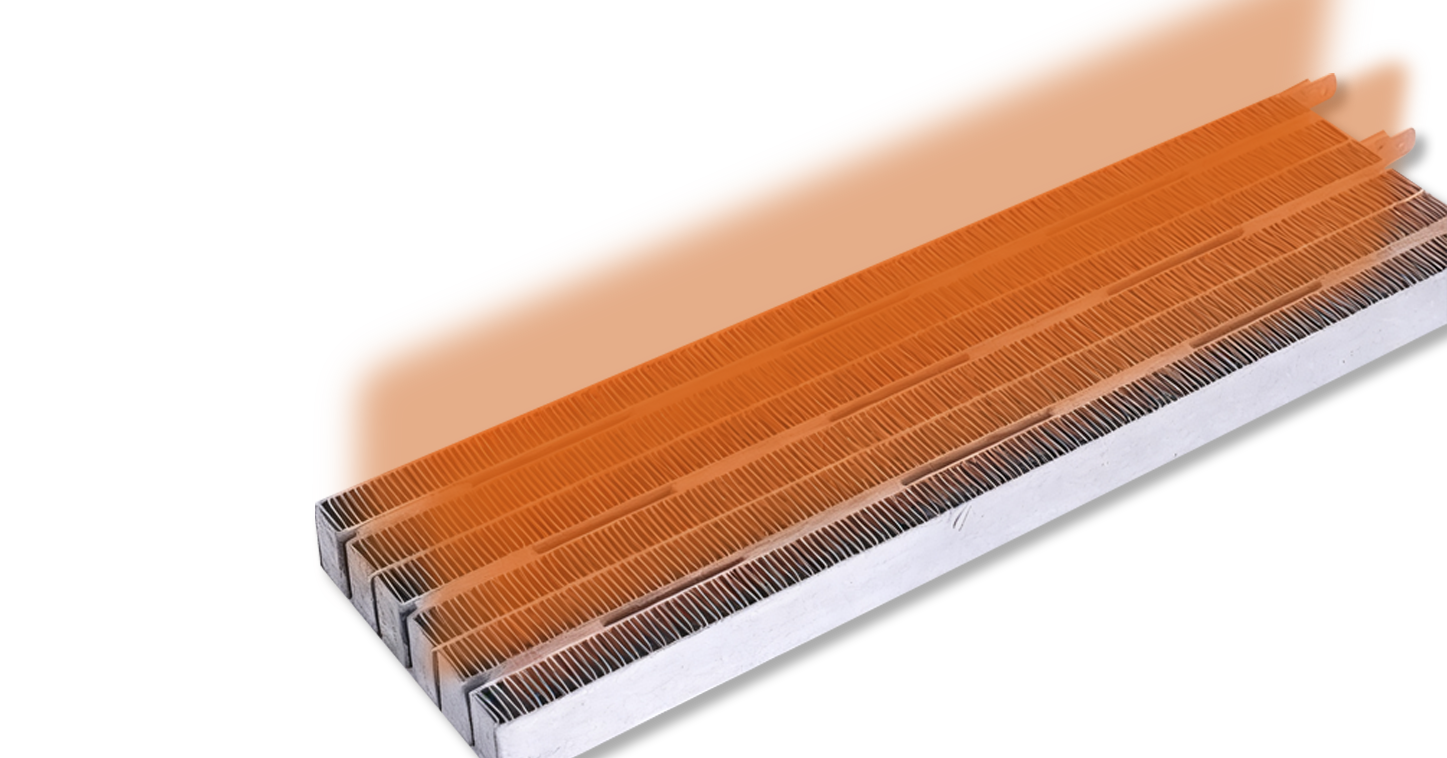

• PTC加热元件在特定温度点电阻剧变：低于此点允许电流通过产生热量，高于此点几乎阻断电流，保持温度稳定

• 即使电压或热负荷变化，PTC也能维持温度稳定，无需担心突波或骤降

技术提示：将PTC热敏电阻视为电子设备的智能保护器，温度过高时自动介入，确保安全运行。

居里温度的重要性

居里温度是PTC热敏电阻工作的关键参数。温度低于此点时，电阻保持低而稳定；接近居里温度时，热敏电阻内部发生特殊变化：陶瓷材料改变晶体结构，导致电荷移动困难，电阻迅速上升。

这种电阻的突然增加是PTC自调节能力的来源。温度超过居里点，热敏电阻几乎阻断电流，有效防止过热，保障设备安全。居里温度标志着PTC从导电到阻电的转折点，使其非常适用于过流保护和温度传感。

PTC热敏电阻类型

PTC热敏电阻主要有两种类型：陶瓷型和聚合物型。每种都有独特优势，适用于不同应用场景。

陶瓷PTC热敏电阻

陶瓷PTC热敏电阻采用特殊的掺杂钛酸钡材料，常用于需要快速可靠保护的场合。陶瓷PTC在特定温度点电阻急剧上升，有效保护设备免受过热或电涌损害。

主要特性和典型应用：

陶瓷PTC热敏电阻广泛应用于汽车、家用电器和工业设备，在温度监测和过流保护方面表现优异。如需快速响应和稳定性能，陶瓷型是理想选择。

注意要点：陶瓷PTC热敏电阻通常采用多层设计，封装尺寸小，便于在紧凑空间内安装。

聚合物PTC热敏电阻

聚合物PTC热敏电阻在聚合物基体中混合导电颗粒，非常适合简单的过流和温度检测任务。如需经济实用、易于使用的解决方案，聚合物PTC是明智之选。

聚合物与陶瓷PTC对比：

聚合物PTC热敏电阻通常成本较低，但可能体积较大且长期稳定性稍差，常用于基本电路保护和温度检测。对于要求不高的简单应用，聚合物PTC是不错的选择。

选型建议：高稳定性和紧凑空间选陶瓷PTC；低成本和非苛刻任务选聚合物PTC。

PTC与NTC热敏电阻对比

核心差异

PTC与NTC热敏电阻的主要区别在于电阻随温度变化的特性：PTC电阻随温度升高而增加，NTC则相反——温度上升时电阻下降。这一根本差异导致两者在电路中的应用大相径庭。

对比表格：

需要快速温度检测或浪涌限制时，NTC表现最佳；而需要自动保护和自调节时，PTC更为出色。

应用提示：如需过载后能自动复位的设备，PTC热敏电阻是最佳选择。

应用场景对比

不同类型的热敏电阻适用于不同场景：

• NTC常见于电源、电池组和温度传感器，反应迅速，能有效管理突波电流

• PTC则更适用于安全保护场景，包括：

• 安全装置中的过流保护

• 电动机启动设备

• 温度控制开关

• 过温保护

• 消费电子产品中的自动加热元件

PTC热敏电阻在加热时增加电阻，有助于限制电流、防止过热，是可充电电池和电机保护的理想选择。在自调温加热器中表现同样出色，能保持温度稳定并提高能效。

技术注意：保护设备免受过热或电气故障损害时，PTC热敏电阻提供了可靠、自动的解决方案。

PTC加热器及工业应用

机柜加热解决方案

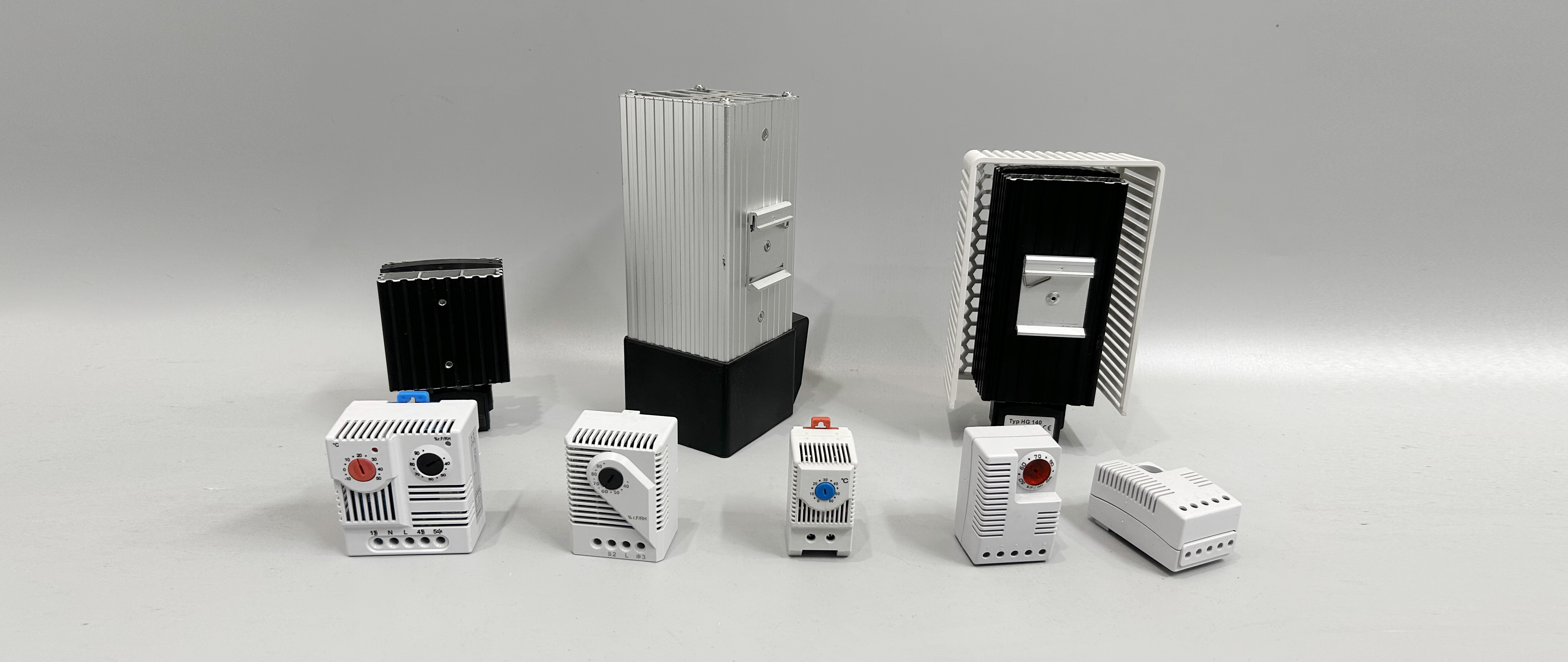

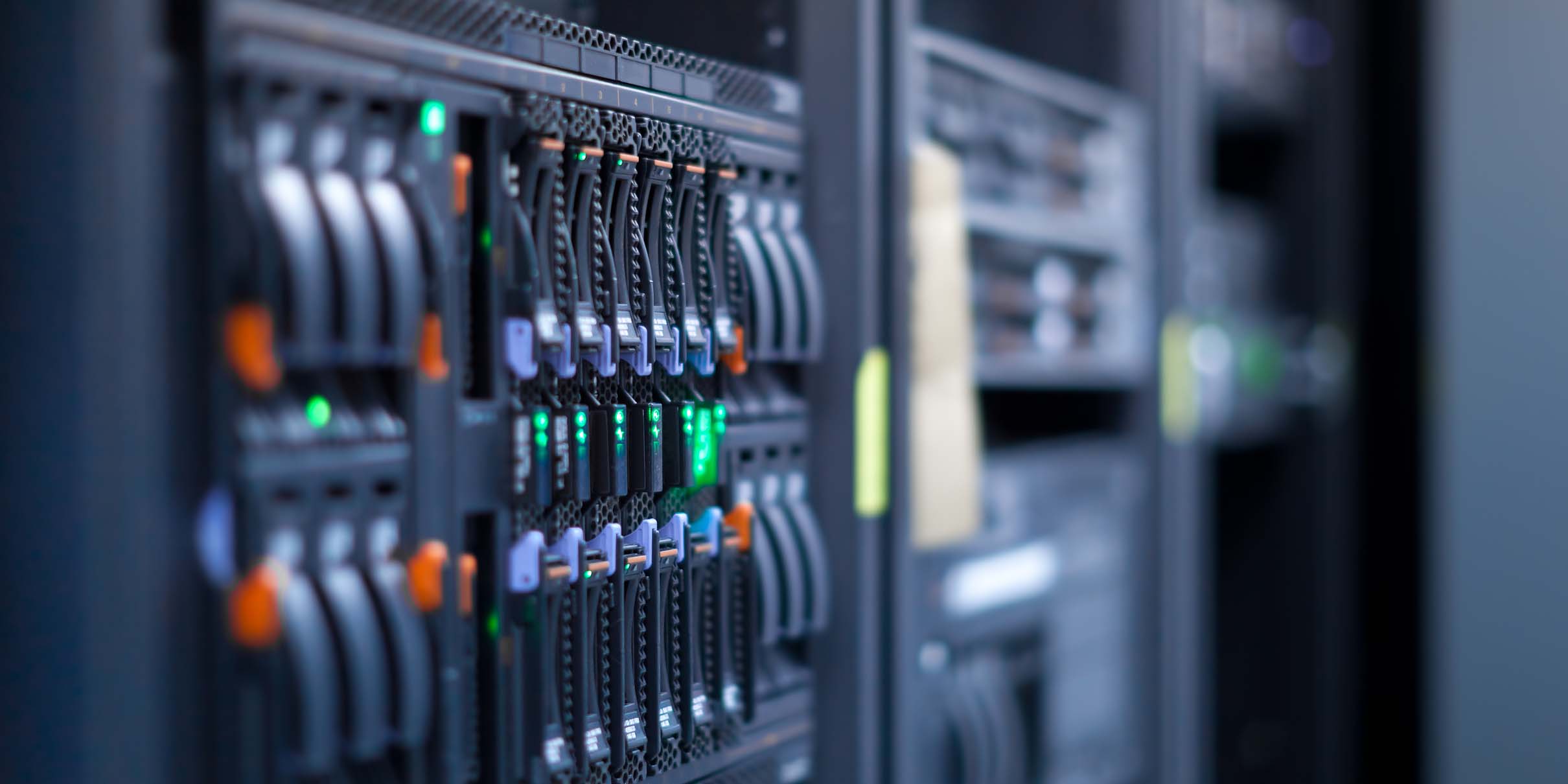

保护控制柜或电信机架中的敏感电子设备时，PTC机柜加热器发挥重要作用。这些加热器采用自调节技术，精确维持机箱内部温度，既不会过热也不浪费能源。PTC加热器仅在需要时启动，节省电力同时确保设备安全。

机柜加热器特性与优势：

在严苛的工业环境中，这些PTC加热器能提供可靠性能。

温控系统集成

温控器与PTC加热器协同工作，提供精确的温度控制。您可以设定机柜或外壳内部精确温度，温控器根据实际情况控制PTC加热器启停。这种组合能有效保护电子设备免受热损伤和冷冲击。

这些温控器安装简便，与大多数工业外壳兼容，帮助避免冷凝、防止冻结，延长设备使用寿命。将温控器与PTC加热器配对使用，可为控制面板提供智能、节能的解决方案。

工业环境优势

各行业选择PTC加热器的主要原因：

• 能效表现：PTC加热器根据环境温度调整能耗，实现长期节能

• 快速响应：加热迅速，然后以较低功耗维持稳定，实现快速见效和降低成本

• 维护简便：设计简单，无运动部件，使用寿命长，维护需求少

• 安全可靠：自调节功能防止过热，保护设备并降低火灾风险

• 环境耐受：抗水、化学品和腐蚀损伤，适合恶劣工业环境

PTC加热器应用场景广泛，包括工业烤箱、干燥设备、模具加热和流体加热系统。

采用PTC加热器解决方案，您的敏感电子设备将获得全面保护，能源成本得以降低，设备使用寿命得到延长。

PTC技术优势

安全性与可靠性

PTC热敏电阻符合严格的安全标准，专为严苛工作环境设计。认证概览：

除了认证保障，PTC热敏电阻提供真正的可靠性——使用寿命长，能持续保护设备。与传统保险丝不同，PTC热敏电阻可自动复位。例如，锂离子电池组中的PTC复位保险丝可能在两周内仅触发两次，并在30秒内复位，大幅减少停机时间和操作烦恼。

系统建议：如需免经常维修的系统，请选择PTC热敏电阻满足保护需求。

能效表现

PTC加热元件帮助节约能源、降低费用。这些加热器能自控温度，仅消耗必要电力，避免能源浪费和过热问题。

• PTC加热元件自动调节至合适温度，减少能耗

• 比传统加热器耗电更少，降低能源费用

• 自调节功能确保从不消耗多余电力

PTC热敏电阻还有助于降低维护成本，防止机器过热，帮助冷却系统更高效工作，延长设备使用寿命，减少维修支出。

行业观察：随着各行业寻求紧凑高效的保护方案，PTC热敏电阻脱颖而出，它们提高安全性、降低成本，并帮助符合新安全法规。

现在您已了解PTC及其在电气工程中的重要性。以下表格帮助回顾要点：

PTC技术使系统更安全高效。越来越多行业采用PTC解决方案（如机柜加热器和温控器）保护设备、提高可靠性。

• 自动化和能效需求推动应用普及

• 企业投资于更智能的设计和更佳协作
  如需可靠性能，请考虑在下一个项目中使用合适的PTC解决方案。

常见问题解答

电气工程中PTC代表什么？
PTC指正温度系数，描述的是温度上升时电阻增加的热敏电阻。这些设备帮助保护电路，确保设备安全。

PTC热敏电阻如何保护电子设备？
PTC热敏电阻如同智能保险丝，温度过高时增加电阻、限制电流，避免过热，确保设备平稳运行。

PTC加热器适用哪些场合？
PTC加热器适用于控制柜、电信机架和工业外壳，非常适合保持电子设备干燥、防止冷凝、维持稳定温度。

PTC热敏电阻的居里温度是什么？
居里温度是热敏电阻电阻急剧上升的临界点，提供自动保护——过热时设备几乎阻断电流。

PTC加热器需要配合温控器使用吗？
是的，温控器与PTC加热器配合可实现精确温度控制。设定所需温度，系统将保持设备安全且节能运行。
