告别布线混乱！ 如何利用接线端子实现安全、整洁的电气连接

在现代电气系统中，接线端子作为电路连接的核心枢纽，为电线和电缆提供了安全、整洁且高效的连接解决方案。无论您是在工业自动化、电力分配、控制面板还是暖通空调系统中工作，正确使用接线端子都是确保电气系统长期稳定运行的关键。本文将带您深入了解接线端子的使用方法、最佳实践以及如何选择高品质的接线端子产品。

什么是接线端子？

接线端子是一种用于电气连接的装置，它提供了一种可靠且有条理的方法来连接多根电线和电缆。作为电气系统的中心枢纽，它简化了布线过程，提高了系统的可维护性和安全性。通过使用接线端子，技术人员可以轻松组织电路，减少布线错误，并确保每个连接都牢固可靠。

接线端子的应用领域

接线端子在各种电气环境中发挥着重要作用：

• 工业自动化：在自动化生产线和机器控制中提供稳定的信号和电力传输

• 电力分配：在配电系统中安全地分配电力到各个分支电路

• 控制面板：整理控制柜内的复杂布线，提高可维护性

• 暖通空调系统：连接供暖、通风和空调系统中的各种电气组件

准备工作：工具与安全措施

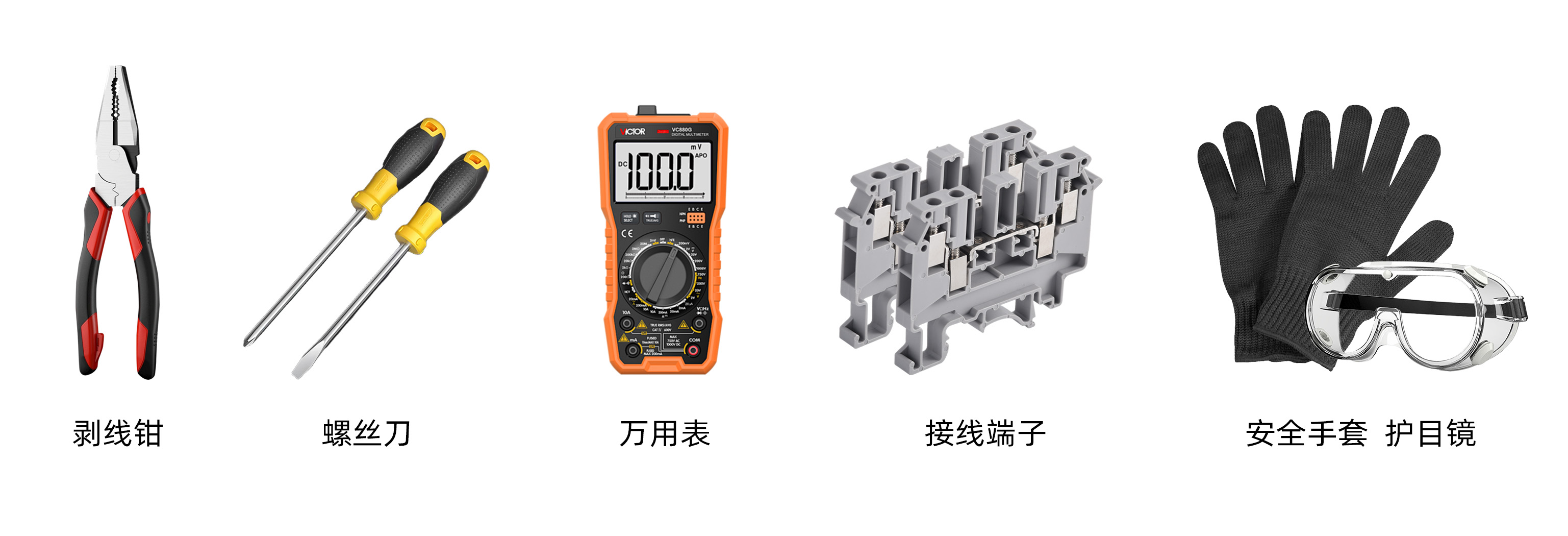

必需工具清单

在开始使用接线端子之前，准备好适当的工具至关重要：

• 剥线钳：用于精确去除电线端部的绝缘层，确保不损伤导体

• 螺丝刀：选择适合端子螺丝尺寸的型号，用于紧固或松开连接

• Linkwell接线端子连接器：您电气项目的核心组件

• 万用表：用于检查连接质量、测试电压和连续性

• 标签或标记：帮助识别和跟踪每根电线

• 安全手套和护目镜：保护您在工作过程中免受意外伤害

安全预防措施

安全永远是电气工作的首要考虑因素：

1. 断电操作：在接触任何电线或端子块之前，务必断开电源

2. 验证断电：使用万用表确认电路中无电压存在

3. 选择合适的接线端子：确保端子块符合您的电压和电流需求

4. 牢固安装：按照制造商的建议将接线端子牢固安装并拧紧所有连接

5. 适当标记：在每个接线端子上清晰标记电压和电流信息

6. 遵循标准：遵守国家电气规范（NEC）和国际电工委员会（IEC）等国际标准

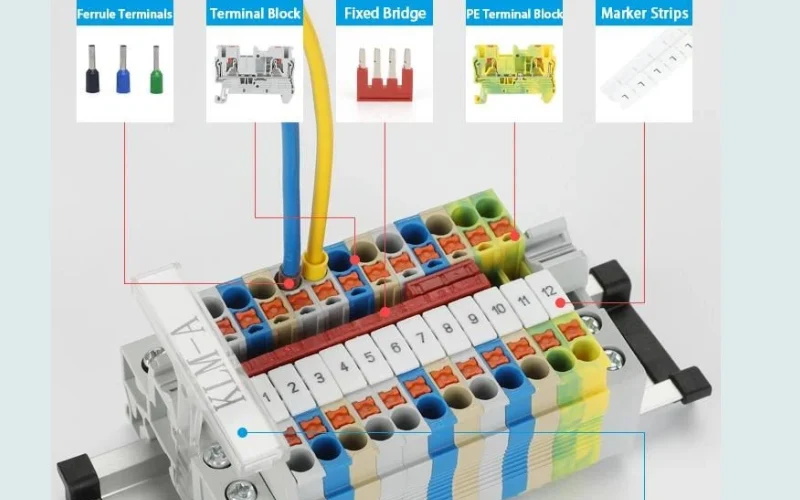

如何使用接线端子连接器：详细步骤指南

步骤1：准备电线

首先，收集项目所需的所有电线，并确保它们能够到达端子块而不会过度拉伸：

• 将每根电线剪至合适长度，留出足够的余量以便未来维护

• 参考制造商的说明，了解特定类型端子块连接器对电线长度的要求

• 仔细检查所有线缆长度，确保设置整洁有序

步骤2：剥离绝缘层

使用剥线钳精确去除电线末端的绝缘层：

• 进行干净的切割，避免损伤导体

• 剥线长度应与接线端子的设计相匹配，确保导体能完全插入夹紧机制

• 避免剥线过多或过少——只需足够实现紧密连接即可

步骤3：确定终端位置

查看接线端子块，找到每根电线的正确位置：

• 大多数端子连接器都有清晰的标记或颜色编码

• Linkwell接线端子块的模块化设计使组织连接变得更加容易

• 将每根电线匹配到正确的位置，特别是在连接电源或处理多个电路时

• 给每根电线和端子位置贴上标签，便于未来跟踪和故障排除

步骤4：插入并固定电线

将电线插入接线端子的指定插槽：

• 确保使用正确的电线规格以防止连接松动

• 将端子块牢固安装以避免移动

• 拧紧紧固螺钉，将电线牢固固定到位

• Linkwell的安全夹紧设计有助于避免连接松动，确保长期可靠性

步骤5：检查连接

完成所有连接后，仔细检查您的工作：

• 目视检查：确认所有电线完全插入，螺丝适当拧紧

• 轻拉测试：轻轻拉扯每根电线，确保它们牢固固定

• 电气连续性测试：使用万用表检查连通性，确保连接可靠

• 温度检查：运行一段时间后检查端子温度，不应有过热现象

步骤6：测试设置

使用万用表测试连接以确保一切正常：

• 将万用表设置到电阻或连续性测试模式

• 在测试前，确保连接器与所有电源断开

• 将测试导线连接到端子，检查电阻是否小于1欧姆

• 记录每个连接的电阻值，便于发现趋势和早期问题

故障排除和专业提示

确保正确的端子连接

获得可靠的端子连接需要注意多个细节：

• 线缆入口方向：选择适合您设置的方向——水平、垂直或45°

• 线缆固定方法：根据需求选择螺丝、按钮或推入式类型

• 安全评级：确保接线端子符合UL和IEC等安全标准

• 电流和电压额定值：始终保持在额定范围内，防止过热或损坏

• 安全功能：选择具有绝缘材料和屏障的产品，防止意外接触和短路

避免常见错误

即使是经验丰富的电气工程师也可能在接线端子上犯错：

• 使用不合适的工具进行剥线或拧紧

• 螺丝过紧或过松

• 电线在端子中未正确对齐

• 忽略户外设置的防水处理

• 跳过最终检查步骤

• 使用损坏的连接器或电线

• 匆忙完成安装过程

• 选择不适合特定环境的连接器类型

问题修复指南

如果接线端子出现故障，可通过以下步骤解决大多数问题：

1. 检查所有螺丝和紧固件，将其拧紧到推荐扭矩

2. 进行目视检查，轻轻拉扯每根电线确认是否牢固

3. 注意是否有过热或变色的迹象

4. 使用扭矩限制螺丝刀避免过度紧固

5. 定期检查端子排，特别是在高振动环境中

为什么选择Linkwell接线端子？

卓越的产品特性

Linkwell接线端子不仅提供连接功能，更为性能和安全而设计：

• 多种连接方法：提供多种配置选择，确保为每个项目找到合适解决方案

• 严格的质量标准：即使在恶劣环境中也能提供可靠性能

• 坚固材料：外壳采用聚酰胺和尼龙等高绝缘性、耐热和阻燃材料

• 优质导体：电流导体使用黄铜或铜，提供卓越导电性，多数镀锡防腐蚀

• 可靠的夹紧螺丝：由镀锌钢制成，确保稳定可靠的连接

• 全面认证：所有端子块均符合UL、CE和IEC等重要认证

广泛的工业应用

Linkwell接线端子在各种要求高可靠性的环境中表现出色：

• 三相电力分配：在工厂和商业建筑中管理高电力负载，连接大面积插座

• 控制面板布线：简化控制面板布线，保持电线有序，减少事故风险

• 恶劣环境适应：在高湿度、极端温度或化学暴露环境中提供耐用安全的性能

• 国际标准合规：UL和IEC认证证明这些接线端子能够应对苛刻的工业条件

总结

正确使用接线端子连接器是确保电气系统安全可靠运行的关键。以下是关键步骤的简要回顾：

1. 为项目选择合适的接线端子

2. 精确剥线并牢固连接电线

3. 为每个连接贴上清晰标签

4. 定期检查设置状态

5. 保持所有组件整洁有序

据统计，近30%的电气故障源于连接问题，因此仔细工作对确保安全至关重要。选择像Linkwell这样值得信赖的品牌可以帮助您避免以下风险：

• 松动连接导致的过热或短路

• 接触不良引起的不稳定信号和停电

• 维护挑战造成的额外时间和成本

对于复杂或高压应用，建议咨询专业电气工程师的意见。

常见问题解答

如何为项目选择合适的接线端子连接器？
首先评估电压和电流需求，检查电线尺寸和连接数量。Linkwell提供多种选项，确保您总能找到适合特定设备的解决方案。

能否重复使用端子块连接器？
是的，如果状况良好，大多数接线端子连接器可以重复使用。但在重复使用前，务必检查是否有损坏或磨损迹象。任何有裂缝或磨损的连接器都应更换。

如果电线频繁滑出该怎么办？
确保电线剥到正确长度，完全插入端子中，并适当拧紧螺丝（不要过紧）。如果问题持续，检查连接器是否损坏。

Linkwell接线端子连接器是否适用于户外环境？
Linkwell提供具有坚固绝缘和耐候材料的端子块。对于户外项目，选择专门设计用于抵抗潮湿和温度变化的型号，并始终遵循产品指南以获得最佳效果。

通过遵循本指南中的建议和最佳实践，您可以确保电气连接安全可靠，为各种应用提供长期稳定的性能。Linkwell接线端子以其卓越的质量和可靠性，成为工业、商业和住宅电气项目的理想选择。
