在工业控制、机床、自动化产线与配电系统中，控制变压器是保障电压稳定、设备安全运行的关键部件。而温升与绝缘等级，正是决定变压器能否长期可靠运行、避免早期失效的核心参数。正确匹配温升与绝缘等级，既能防止过热故障，又能显著延长使用寿命、降低运维成本。本文将系统解读温升与绝缘等级的关系、标准规范、选型方法，以及如何通过合理配置实现安全高效运行。
控制变压器在运行中因铜损、铁损产生热量，温升指变压器绕组温度与环境温度的差值，直接反映设备发热水平。绝缘等级则定义了绝缘材料可长期承受的最高温度，决定了变压器的耐热极限与使用寿命。
行业数据显示：变压器故障中，过热与受潮引发的绝缘失效占比最高。温度每升高 6–8℃，绝缘寿命约缩短一半；反之，将温升控制在安全区间，可让变压器寿命提升 2–3 倍。因此，温升与绝缘等级必须严格匹配，这是选型的第一原则。
温升 = 绕组温度−环境温度，例如环境 25℃、绕组 75℃，温升即为 50℃。
温升需依据IEC 60076-2等国际标准测试，常用测量方式包括：
热点测量：热电偶、电阻法监测绕组最热点温度
损耗模拟：模拟负载与铁芯损耗，评估积热情况
温度传感器：热电偶、RTD、光纤传感器实时监测
工况修正：计入机柜密闭、通风不良等散热影响
温升超标会直接导致绝缘老化、脆化、击穿，引发短路、停机甚至安全事故。

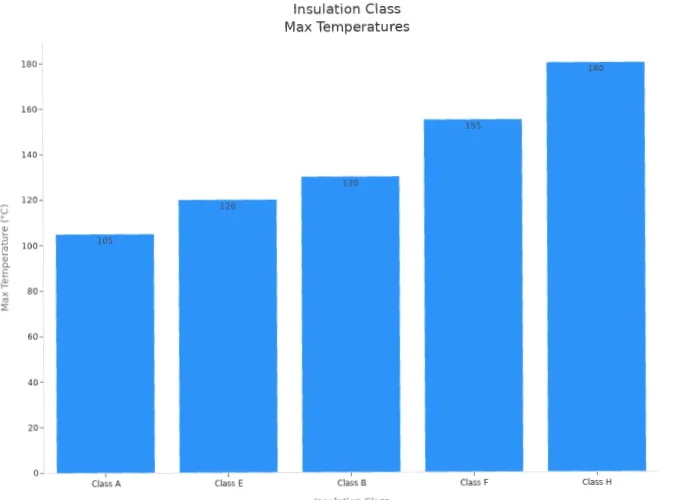

绝缘等级代表绝缘系统的最高耐热温度，不同等级对应不同材料与应用场景：
A 级：纸、棉等传统材料，上限 105℃
B 级：云母、玻璃纤维，上限 130℃
F 级：高性能树脂复合材料，上限 155℃
H 级：硅橡胶、聚酰亚胺、Nomex，上限 180℃
N/R 级：特种耐高温材料，适用于极端工况
等级越高，允许温升越大，耐热与抗老化能力越强。
绝缘等级 | 最高绕组温度 (℃) | 允许温升 (℃) | 典型应用 |
|---|---|---|---|
A | 105 | 55 | 小型干式控制变压器 |
B | 130 | 75 | 通用配电、常规工控 |
F | 155 | 80 | 工业干式、连续负载 |
H | 180 | 90 | 高温车间、密闭机柜 |
N | 200 | 100+ | 严苛工业环境 |
R | 220 | 125+ | 牵引、航空航天 |
选型公式：环境温度 + 预期温升 ≤ 绝缘等级最高温度
UL 标准：北美主流，侧重测试流程与安全认证
IEC 标准：全球通用，等级更完整（含 N 级），测试方法更统一
两款标准对温度限值要求接近，但认证范围与测试细节不同。选型时需匹配目标市场与项目合规要求。
确认最高环境温度
高温车间、户外、密闭机柜、高海拔等场景需预留温升余量。
核算负载温升
变频器等非线性负载会产生谐波，加剧发热，需提高绝缘等级。
匹配绝缘等级
普通工况选 B/F 级；高温、重载、通风差优先 H 级。
避免过度选型
等级过高会增加成本与重量，按需匹配最经济可靠。
配置温度监测
关键设备安装传感器，设置报警阈值，提前预警过热风险。
只看功率，忽略温升与绝缘等级
忽视环境温度与通风条件，导致实际温升超标
只关注平均温度，忽略局部热点损伤绝缘
工况变化后未重新校核绝缘适配性
机械振动、磨损加速绝缘老化，未做防护设计

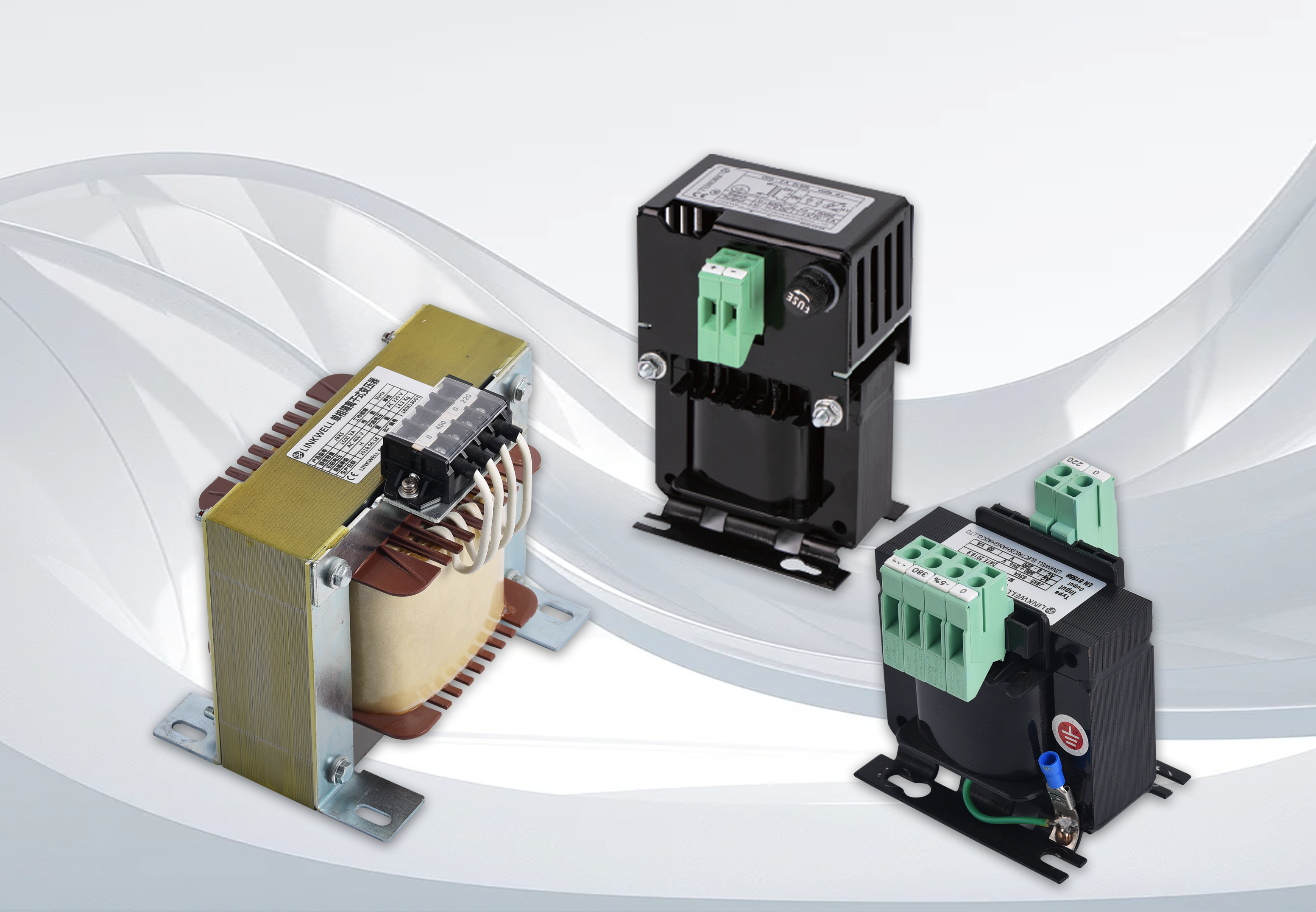

Linkwell 控制变压器从材料、设计到测试全流程严控温升与绝缘性能，为工业场景提供稳定保障：

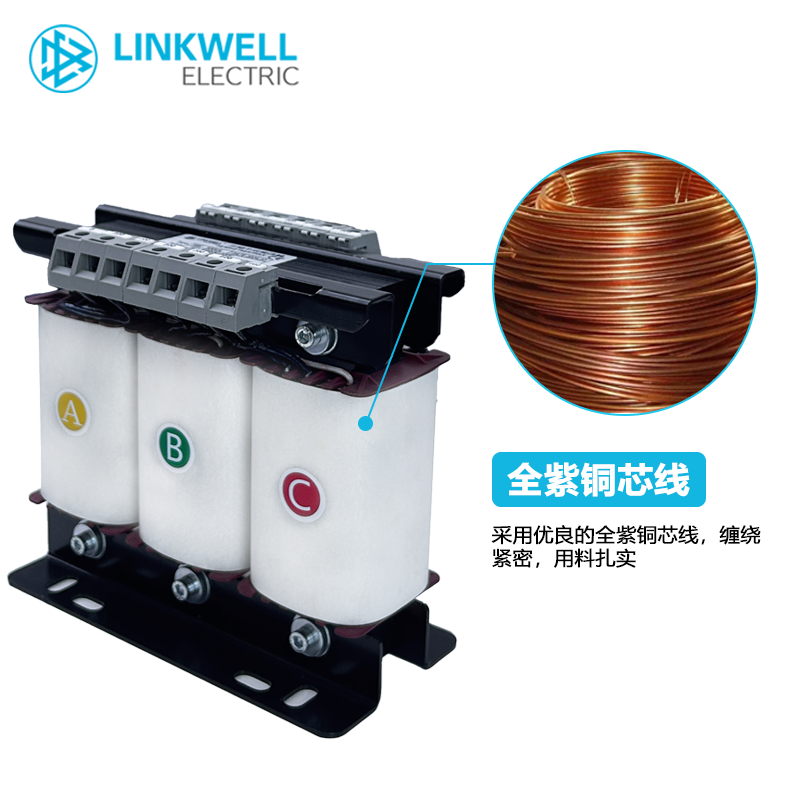

高端绝缘材料：高温漆包线、DMD、Nomex 纸，介电性能优异
多等级可选：B/F/H 级绝缘，适配不同温度环境
宽功率覆盖：60VA–100kVA，满足工控与配电需求
灵活安装：DIN 导轨、面板、底座安装
定制化能力：特殊涂层、密封、端子，提升恶劣环境适应性
权威认证：UL、CE、ISO9001，符合全球安全标准
更低的设计温升，带来更强过载能力与更长使用寿命，有效降低热应力与故障率。
控制变压器的温升与绝缘等级匹配，是保障安全、效率与寿命的核心。充分理解环境温度、负载特性与标准要求，选择合规且适配的产品，可大幅减少停机风险、延长设备服役周期、降低全生命周期成本。
无论是常规工控还是高温重载场景，科学选型与定期温度监测，都能让控制变压器持续稳定运行，为自动化系统筑牢电力基石。
