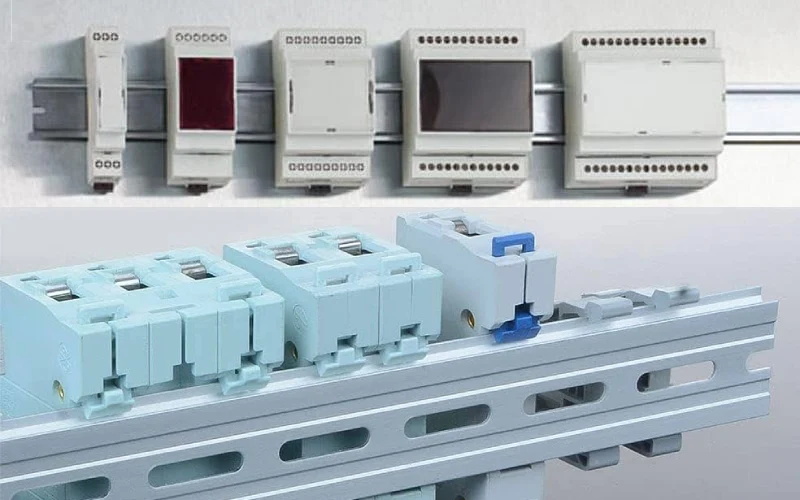

在任何一个组织有序的电气面板、控制柜或自动化设备内部，您几乎总能发现一条不起眼却至关重要的金属条——DIN导轨。它是现代电气安装的基础支撑结构，默默地承载并固定着从微型断路器到复杂PLC的各种设备。本文将带您深入了解DIN导轨的世界，从标准尺寸、不同类型到正确安装与维护，助您为下一个项目做出合理选择。
DIN是德国标准化协会（Deutsches Institut für Normung）的缩写，DIN导轨即遵循该组织制定的一系列标准的金属导轨。它的出现，彻底改变了电气元件的安装方式。
DIN导轨的核心优势在于：
标准化与兼容性：全球遵循统一标准（如IEC/EN 60715），确保了不同制造商生产的设备都能安装在同一条导轨上。
快速安装与维护：采用卡扣式设计，工程师无需钻孔即可快速安装或拆卸设备，显著提高了装配与维修效率。
整洁与安全：将所有设备排列在一条直线上，使布线井然有序，改善散热，并防止因松动和振动导致的故障。
灵活与可扩展：可以轻松地添加、移除或重新排列组件，使系统具备较高的灵活性以适应未来需求变化。

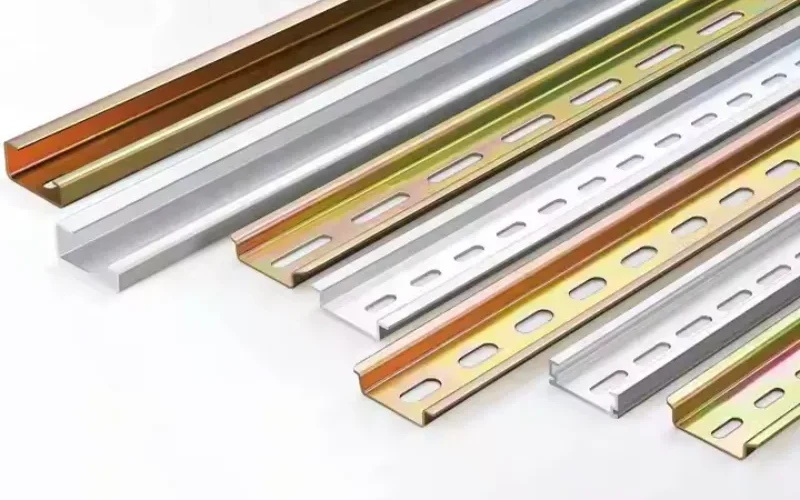

选择正确的DIN导轨是确保安装成功的第一步。以下是几种最常见的类型及其标准尺寸。
这是最常见、应用最广泛的类型，其截面形状类似于一顶高顶礼帽。

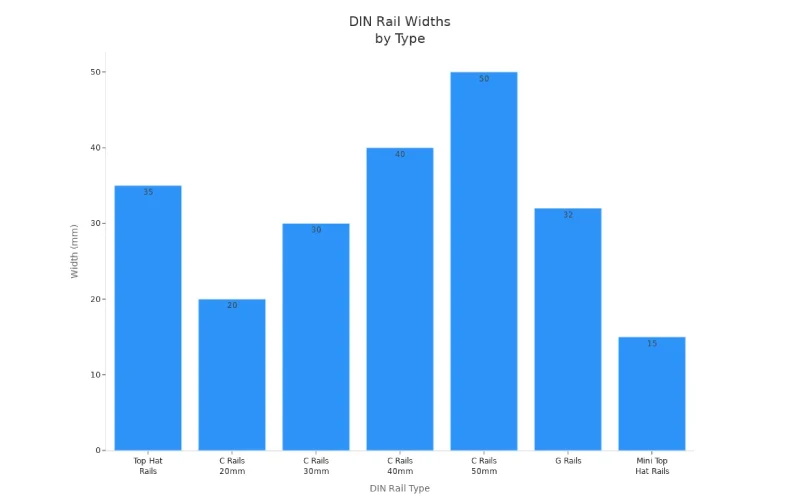

标准Top Hat导轨尺寸表：
| 类型 | 宽度 (mm) | 高度 (mm) | 常见厚度 (mm) | 主要应用 |
标准型 | 35 | 7.5 / 15 | 1.0 – 1.5 | 断路器、继电器、端子排、PLC、接触器等标准电气设备 |
迷你型 | 15 | 5.5 | 1.0 | 信号端子、紧凑型继电器、空间受限的小型设备 |

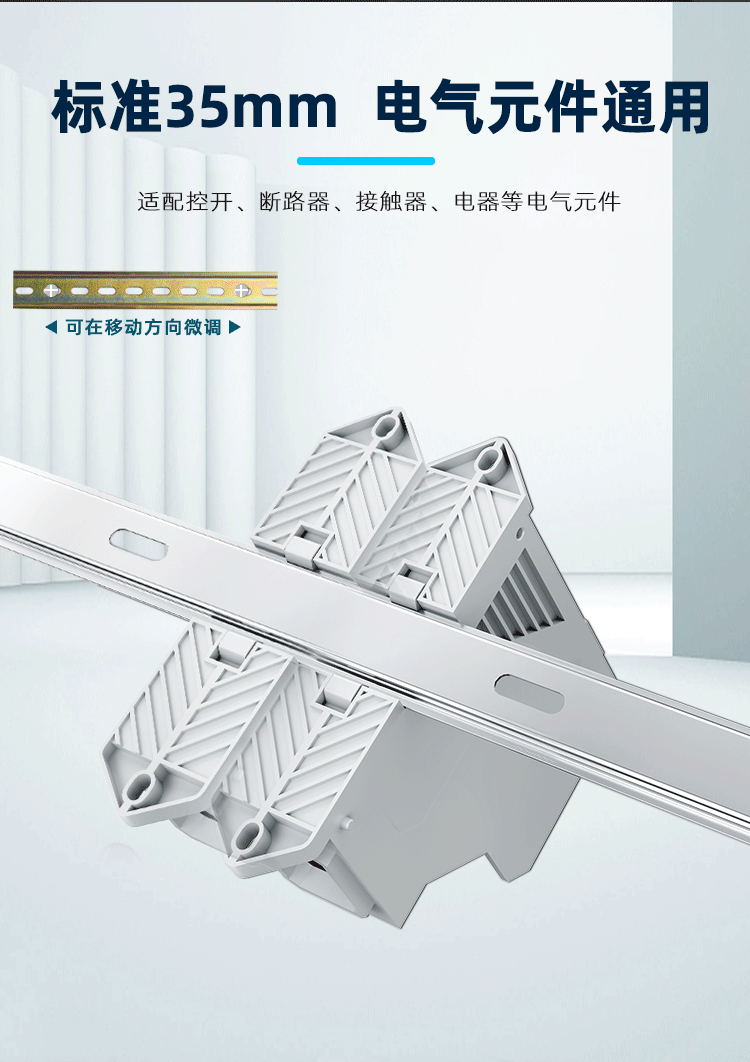

说明：35mm宽，7.5mm或15mm高的Top Hat导轨可满足大多数常见应用需求，是常用的通用型号。
当应用超出常规范围时，C型和G型导轨提供了专业的解决方案。
C型与G型导轨对比表：
| 类型 | 宽度 (mm) | 高度 (mm) | 高度 (mm) | 独特优势与典型应用 |
C型导轨 | 20, 30, 40, 50 | 15 – 25 | C形截面，带内槽 | 重型设备：通过夹爪机制在内槽固定，提供较强的机械支撑，适用于大功率电源、大型接触器等 |
G型导轨 | 32 | 15 | 深G形通道 | 高振动环境：独特的卡扣设计能防止设备在振动中松脱，常见于轨道交通、船舶、重型机械等恶劣工业环境 |

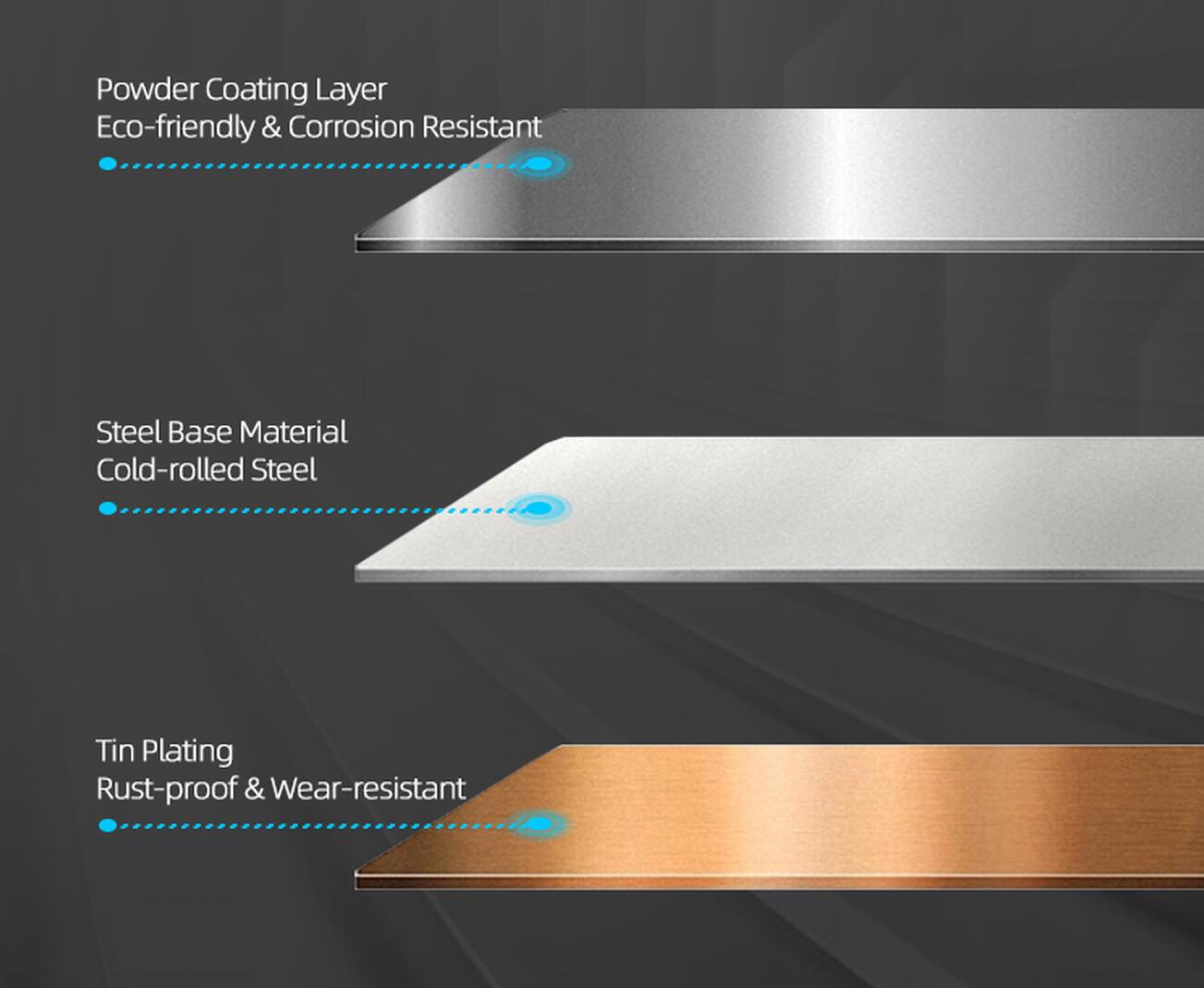

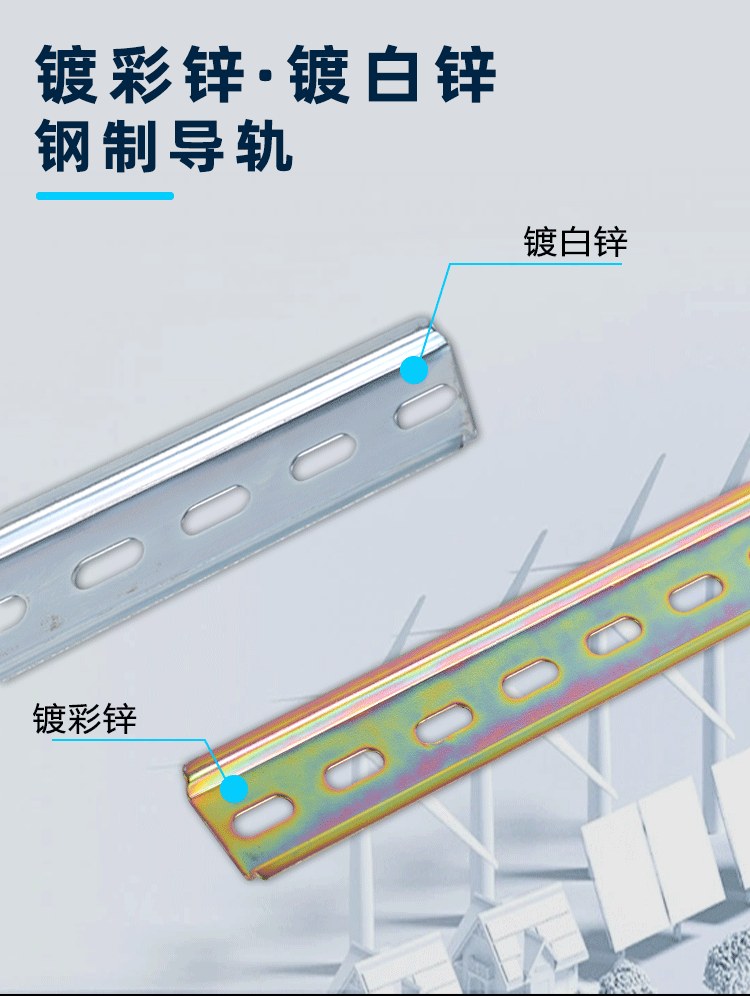

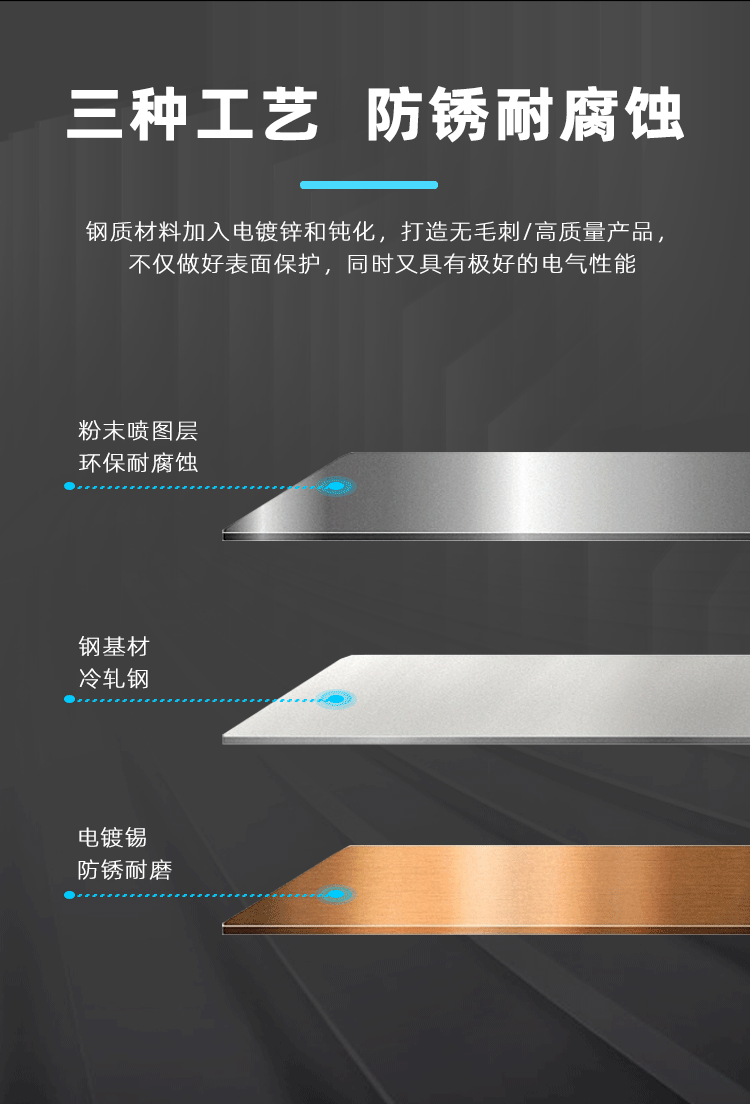

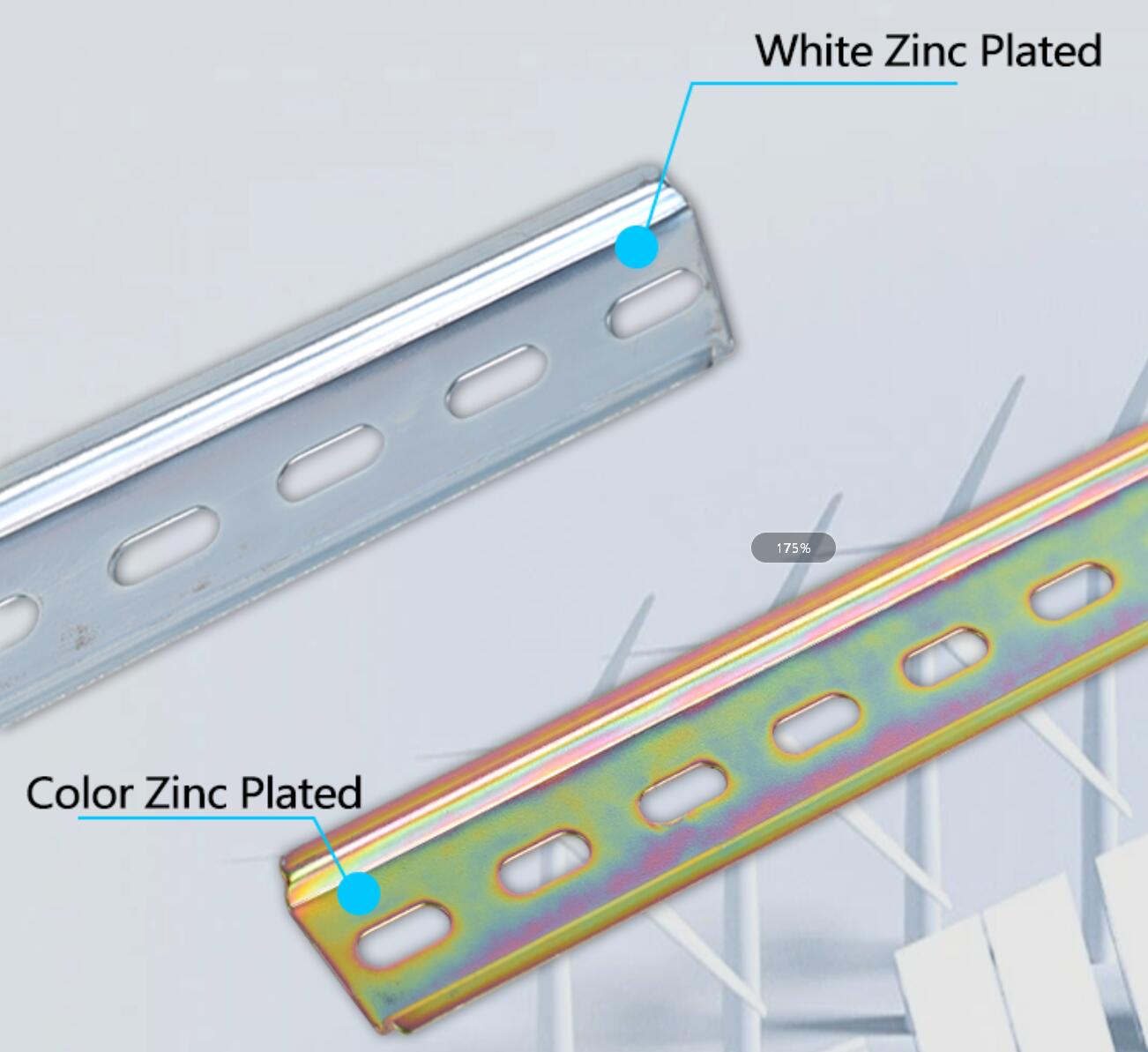

导轨的材料直接关系到其使用寿命和适用环境。
DIN导轨常用材料对比表：
| 材料 | 优势 | 适用环境 |
冷轧碳钢 | 强度高、成本效益佳、耐腐蚀性良好 | 通用的工业与商业环境，是大多数室内应用的常用选择 |
铝 | 重量轻、易于切割和安装、天然抗腐蚀、无磁性 | 对重量敏感的应用，或需避免磁场干扰的敏感电子设备场合 |
不锈钢 | 极高的耐腐蚀性，坚固耐用 | 食品饮料、化工、海洋、户外等高湿度、高腐蚀性的恶劣环境 |
正确的安装是发挥DIN导轨效能的关键。
安装步骤：
规划与准备：根据设备数量和类型确定导轨长度，并确保安装表面平整、洁净。
定位固定：使用水平仪确保导轨笔直，然后使用足够的螺丝或紧固件，沿导轨长度方向均匀固定，防止因振动或设备重量而变形。

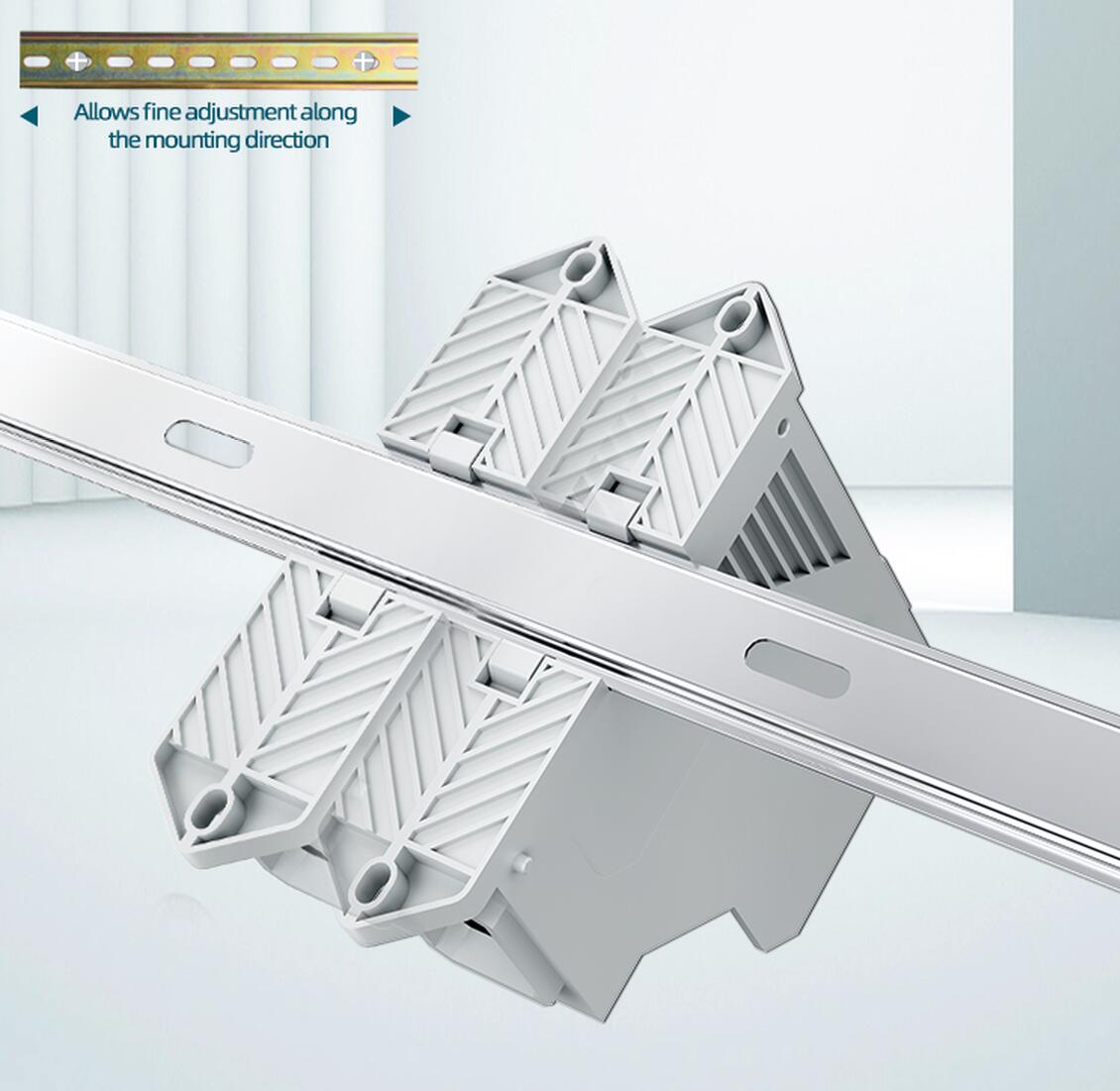

卡装设备：将断路器、端子排等设备卡在导轨上沿，向下轻轻一按，听到“咔哒”声即表示已锁紧。
安装后检查：安装完成后，轻拉每个设备，确认其均已牢固锁定在导轨上。
维护建议：
定期维护能防患于未然。建议每半年或一年进行一次检查：
检查松动：查看是否有松动的设备或连接线。
预防腐蚀：在潮湿或多尘环境中，检查导轨是否有白色粉末（铝腐蚀）或锈迹。
清洁表面：使用干布清除积尘，保持导轨表面清洁。
在Linkwell，我们注重产品组件的可靠性，将其视为系统稳定运行的基础。我们提供的全系列DIN导轨解决方案均严格遵循国际标准（如IEC 60715），并获得了CE、RoHS、UL等多项认证，确保其全球通用性与稳定品质。
我们的服务还包括：
定制化生产：提供非标长度、特定颜色甚至私有标签服务，满足您的品牌与项目需求。
OEM/ODM支持：与您深度合作，共同开发适用于特定应用的专用产品。
稳定的供应与支持：充足的库存保障快速交付，专业的技术团队提供售前与售后支持。
DIN导轨虽小，却是电气工程中不可或缺的核心部件。选择合适的类型、尺寸和材料，并遵循正确的安装规范，将为您的整个电气系统带来持久的可靠性、安全性与便捷性。
